Richtungshören - Allgemeines
|   |
|
Richtungshören - Allgemeines
| |
Die Lasche Richtungshören ist als Universalabspielgerät zu verstehen.
Sie können diese Programmoption verwenden, um Sounds Ihrer Herstellersoftware abzuspielen, um eigene Sounds abzugeben, oder die integrierte Soundbibliothek anzuwenden.
Die Lasche Richtungshören unterstützt 2 mit zusammen 4 Kanälen. Dies, kombiniert mit den im ACAM selbst erzeugten Schallen, und die Vielzahl der möglichen Lautsprecher ermöglicht eine Fülle von Varianten.
Zunächst müssen Sie die Geräuschwiedergabe konfigurieren, also festlegen, welche Schalle wie und auf welchem Lautsprecher ausgegeben werden sollen. Dann schalten sie den oder die gewünschten Lautsprecher ein. Die Konfigurationen sind dann gesperrt. Sie können die Laschen nicht wechseln und die ACAM nicht schließen. Erst wenn der / die Lautsprecher wieder deaktiviert sind, sind die Konfigurationen wieder erreichbar.

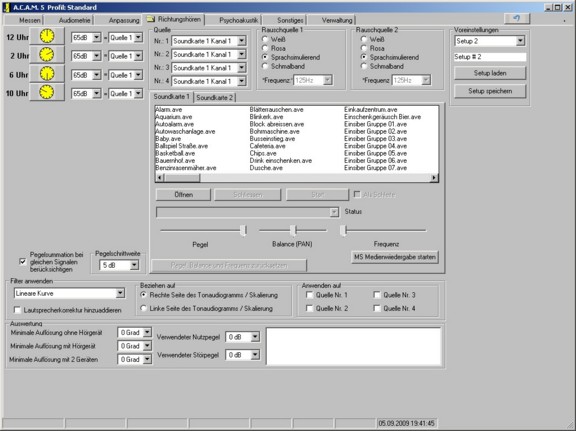

Abb.:Kein Lautsprecher aktiviert. Konfiguration ist möglich

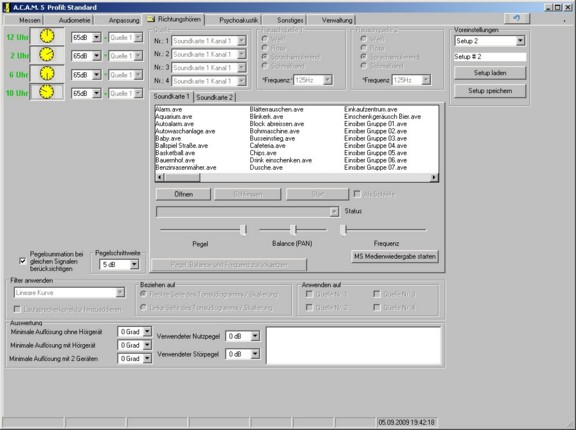

Abb.: Lautsprecher sind aktiviert. Konfigurationen sind gesperrt.
Die Konfigurationen:
ACAM verfügt über 4 Kanäle. Diese können mit beliebigen Signale belegt werden.
|
Abb.: Quellenwahl 1 bis 4 |
Die 4 Quellen: Mögliche Einstellungen sind
|
Wen Sie z.B: ein Stereosignal über die Soundkarte 1 abspielen möchten, dann wählen Sie bei Quelle 1 Soundkarte 1 Kanal 1 und bei Quelle 2 Soundkarte 1 Kanal 2. So werden beide Kanäle der Soundkarte 1 in das ACAM geleitet.
Möchten Sie die Soundkarte 2 verwenden, verfahren Sie wie oben, wählen jedoch die Soundkarte 2 als Quelle entsprechend.
|
Abb.: Rauschsorten |
Wenn Sie als Quelle Rauschen verwenden möchten, können Sie verschiedene Rauschsorten aktivieren:
|
Bevor sie die Lautsprecher einschalten, müssen Sie noch festlegen, welcher Lautsprecher welche Quelle wiedergeben soll.
|
Abb.: Zuordnung der Quellen zum Lautsprecher |
Ordnen Sie dazu dem von Ihnen gewünschten Lautsprecher die gewünschte Quelle zu. Je nachdem was Sie zuvor als Quelle eingestellt haben, werden so die Signale auf die Lautsprecher geleitet. |
Ein Beispiel:
Sie möchten die Soundkarte 1 als Stereosignal auf die Lautsprecher schräg links und schräg rechts leiten:
|
|
1. Schritt: Soundkarte 1 für Kanal 1 und Kanal 2 auf die Quellen 1 und 2 legen. |
|
|
2.Schritt: Den Lautsprechern schräg vorne links und schräg vorne rechts (Lautsprecher auf 2 Uhr und Lautsprecher auf 10 Uhr) die Quellen 1 und 2 zuordnen. |
|
|
3.Schritt: Lautsprecher aktivieren. |
Nun werden alle Signale, die die Soundkarte 1 wiedergibt auf die oben aktivierten Lautsprecher geleitet.
Dies geschieht ungeachtet, ob diese Signale von ACAM erzeugt werden, oder von einem Fittingmodul.
Sie können nun die ACAM-eigenen Sounds wiedergeben, oder beliebige andere Soundwiedergabesoftware starten. Zum Beispiel Windows Media Player (zum Abspielen von Videos, DVD's, MP3 Dateien) und vieles andere mehr.
Die ACAM eigene Soundwiedergabe:
ACAM verfügt über eine eigene Funktion zur Wiedergabe von Sounddateien. Dazu wird mit der ACAM eine kleine Soundbibliothek geliefert, die eine Fülle von Sounds enthält. Diese Sound werden in einer Auswahlliste zur Verfügung gestellt.

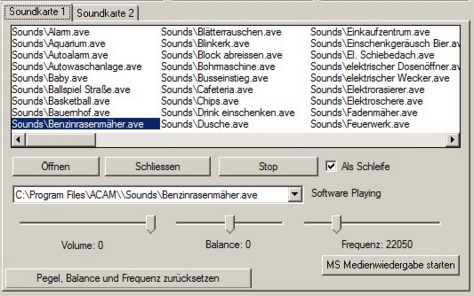

Abb.: ACAM eigene Soundwiedergabe.
ACAM kann nur Sounds des Typs "wave" wiedergeben. Andere Formate wie z.B: mp3 müssen über andere Abspielprogramme wiedergegeben werden (z.B: Windows Media Player).
Sie können Soundwiedergaben für die Soundkarte 1 , oder die Soundkarte 2 aktivieren. Die Bedienung ist völlig identisch. Der Unterschied besteht lediglich in der Ausgabe (eben Soundkarte 1 oder 2 ).
|
|
Wahl der Soundkarte: Die Soundkarte 1 ist in ACAM immer aktiviert, die Soundkarte 2 nur, wenn gewünscht und wenn auch 2 (oder mehr) Soundkarten im Comuter eingebaut sind. |
|
|
Auswahlliste der zur Verfügung gestellten Sounddateien. Wenn eine dieser Sounddateien abgespielt werden soll, machen Sie darauf einen Doppelklick. Sie erscheint dann in der Abspielliste (siehe weiter unten). |
|
|
Öffnet einen Dialog. Sie können eine beliebige Datei des Typs "Wave File" anwählen und starten. Als Schleife bedeutet, dass diese Datei, in einer andauernden Schleife läuft. Ist die Datei beendet, stoppt die Wiedergabe nicht, sondern beginnt von vorne. |
|
|
Schließt die Datei, die zur Zeit im Auswahlfenster gewählt wurde. |
|
|
Eine Datei, die geladen ist kann 2 Zustände haben. Sie kann im Moment abgespielt werden, dann ist dieser Button mit "Stop" beschriftet, um die Wiedergabe zu stoppen, oder die Datei ist gestoppt, dann ist dieser Button mit "Play" beschriftet, um die betreffende Datei zu starten. |
|
|
Liste der Dateien, die geladen sind. Sie können beliebig viele Dateien gleichzeitig abspielen und jede einzelne individuell konfigurieren. Um die Konfiguration zu ermöglichen wählen Sie aus nebenstehender Liste die gewünschte Datei aus, um sie dann in ihrer Wiedergabe zu stoppen, zu starten, im Pegel zu verändern, die Balance zu verschieben oder die Wiedergabefrequenz zu verstellen. |
|
|
Verändert die Lautstärke der selektierten Datei. 0 = maximale Lautstärke, -10000 = minimale Lautstärke |
|
|
Verändert die Balance der selektierten Datei. Ein Start einer Datei erfolgt immer im Stereo Format, auch wenn die Datei im Mono Format vorliegt. Das heißt, dass eine Ausgabe der Datei immer auf beide Kanäle der Soundkarte erfolgt. Mittels des Balancestellers kann nun wahlweise der Kanal 1 oder Kanal 2 der Soundwiedergabe leiser gestellt werden. Balance = -10000 Kanal 1 volle Lautstärke, Kanal 2 Minimum Balance = 0 Volle Lautstärke auf beiden Kanälen Balance = 10000 Kanal 2 volle Lautstärke, Kanal 1 Minimum |
|
|
Die Anzeige deutet auf die "Abtastfrequenz" des zur Zeit laufenden Signals (Werte pro Sekunde). Verändern Sie diesen Wert, indem Sie den Schieber betätigen, wird das wiedergegebene Signal langsamer oder schneller, als das Original. |
|
|
Startet die Microsoft Medienwiedergabe, mit der Sie Videos, DVD's, Sound Dateien, MP3 Dateien und vieles mehr abspielen können. Sofern die Lautsprecher und Quellen korrekt konfiguriert sind, wird der abgegebene Ton über die Lautsprecher der ACAM abgegeben. |
|
|
Setzt die Steller für Pegel, Balance und Frequenz wieder auf den Standardwert, auf dem Sie standen, als die Datei gestartet wurde. |
Die Möglichkeiten im einzelnen:
|
|
Lautsprecher An / Ausschalter. In der oberen Abbildung ist der Lautsprecher ausgeschaltet, in der unteren eingeschaltet (Button ist gedrückt). Pegelwahlschalter. Stellen Sie hier den gewünschten Pegel ein. Quellenwahl: Die Quelle die Sie definiert haben soll auf diesen Lautsprecher. |
|
|
Quellendefinition: Legen Sie hier für die 4 Kanäle der ACAM fest, welcher Kanal welches Signal erhalten und den Lautsprechern zur Verfügung stellen soll. |
|
|
Wenn als Quelle Rauschen Quelle 1 oder Rauschen Quelle 2 gewählt ist, kann zusätzlich die Rauschart festgelegt werden. |
|
|
Für die Lautsprecher, die mit identischem Signal betrieben werden, kann eine Pegelsummation aktiviert werden. So ist gewährleistet, dass z.B. 2 gleiche Signale, mit z.B. gleicher Lautstärke auch den insgesamt gleichen Pegel ergeben. Die Einzelwerte der Lautsprecher werden also soweit reduziert, dass die Summe wieder den eingestellten Wert ergibt. |
|
|
Sie können die Pegelschrittweite der Lautsprecher verändern. Normalerweise sind dies 5dB. Sie können aber auch 1dB oder 10dB einstellen. |
|
|
Hier wird der spektrale Ausgleich gewählt. Näheres zu der Wirkung des spektralen Ausgleichs weiter unten auf dieser Seite. |
|
|
Die Berechnung des spektralen Ausgleichs erfolgt aufgrund der Tonaudiometriehörschwelle. Geben Sie hier an, welche Hörschwelle (links oder rechts) verwendet werden soll. |
|
|
Sie können den spektralen Ausgleich auf eine oder mehrere der 4 zur Verfügung stehenden Kanäle (=Quellen) anwenden. Damit besteht die Möglichkeit bestimmte Singale zu verzerren und andere nicht. |
|
|
Zusätzlich zu der Korrektur über die Audiogramme kann eine Lautsprecherkorrektur hinzuaddiert werden. Also der Frequenzgang der Lautsprecher, der normalerweise auch nicht geradlinig wird linearisiert. |
|
|
Bis zu 4 Voreinstellungen (setups) können zusätzlich dafür verwendet werden, Einstellungen zu speichern oder schnell aufzurufen. Wählen Sie den Setup (1-4), wählen Sie, wie oben beschrieben die Einstellungen der Lautsprecher Kanäle usw. und klicken Sie dann auf "speichern". Die vorgenommenen Einstellungen sind dann in diesem Setup (hier #2) gespeichert und können jederzeit abgerufen werden. Zur besseren Übersicht können Sie dem Setup eine beliebige Bezeichnung geben. |
Spektraler Ausgleich: Diese Einstellung verzerrt die Sprache nach verschiedenen anzuwählenden Kriterien.
Der spektrale Ausgleich teilt sich in 2 Gruppen: Korrektur zur Verbesserung der Diskrimination und die Hörverlustsimulation.
Dazu berechnet ACAM auf der Basis des Audiogramms, das in ACAM hinterlegt ist Filterkurven, die dann ggf. aktiviert werden und so den Frequenzgang der Wiedergabe verzerren.
|
Abb.: Tonaudiogramm aus ACAM |
Abb.: Berechnete Filterkurven (Berechnugn auf die Hörschwelle) |
Im obigen Beispiel sehen Sie links das Tonaudiogramm, rechts die auf die Tonaudiogrammschwelle gerechneten Filterkurven in rot für die Hörverlustsimulation (gleicher Verlauf wie das Tonaudiogramm) und der spektrale Ausgleich (orange) in der entgegengesetzten Richtung.
In der Hörgeräte Anpassung macht es eigentlich keinen Sinn den spektralen Ausgleich anzuwenden, denn hier werden ja Messungen mit und ohne Hörgerät im Freifeld gemacht. Also unverzerrte Sprache ist zu bevorzugen.
Es kann aber für Angehörige interessant sein, mal zu hören, wie sich ein Hörverlust anhört.
Um eine möglichst anschauliche Demonstration zu liefern, aktivieren Sie den spektralen Ausgleich mit der Einstellung: HV Simulation (Hörschwelle). Dann nämlich wird eine Filterkurve eingestellt, die sich auf die Hörschwelle bezieht und die Sprache z.B. bei einem Hochtonverlust in den hohen Frequenzen erheblich leiser macht und damit die Diskrimination auch für Normalhörende ganz erheblich erschwert. Die Pegeleinstellung des Lautsprechers ist bei aktiviertem spektralem Ausgleich nicht mehr kalibriert. Je stärker der Hochtonabfall ausgeprägt ist, umso mehr Lautstärke müssen Sie über den Lautstärkesteller "nachschieben". Im obigen Beispiel sollten Sie die Lautstärke um ~20 dB erhöhen, um Sprache normallaut zu hören.
