Anleitung zum Modultausch

Bitte lesen Sie diese Anleitung vor Austausch eines Einschubs

sorgfältig durch!

Allgemeine Sicherheitshinweise

Arbeiten an elektrischen Geräten sollten immer im ausgeschalteten Gerätezustand durchgeführt werden!

Schalten Sie deshalb vor dem Austausch des Einschubs das Steuergerät auf der Rückseite aus und ziehen Sie den Netzstecker.

Warten Sie mindestens 15 Sekunden und beginnen Sie erst dann mit dem Austausch.

Bitte handhaben Sie die Komponenten sehr sorgfältig.

Die Anschlusskontakte auf der Platine sollten nicht berührt werden oder mit anderen, spannungsführenden Teilen in Kontakt kommen.

Die Einschübe sollten ausschließlich an den Rändern oder am Montageblech berührt werden.

Austausch von Einschüben:

Beim Wechsel eines anderen Einschubes ist analog zu verfahren wie bei der folgenden Beschreibung für den DSP Einschub..

Um Schäden durch elektrostatische Entladung (ESD) vorzubeugen, sollten Sie folgende Hinweise beachten:

Nehmen Sie den Einschub erst dann aus der antistatischen Verpackung heraus, wenn er kurz darauf in das ACAM®-System eingebaut werden soll. Dabei muss unmittelbar vor dem Entfernen der antistatischen Verpackung die statische Aufladung vom eigenen Körper zur Masse (z.B. Hauserde) abgeleitet werden.
Berühren Sie während der Arbeiten von Zeit zu Zeit eine unbeschichtete Masse-Metallfläche, um die statische Aufladung abzuleiten, die sich möglicherweise im Körper seit der letzten Entladung angesammelt hat.

Im Übrigen gelten die allgemeinen Sicherheitsvorschriften des Gesetzgebers und der Berufsverbände!

Einbau des DSP-Einschubs

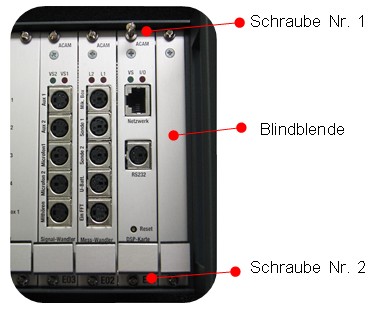

Der DSP–Einschub Ihres ACAM®-Systems befindet sich auf der rechten Seite des Gehäuses:

Abb 1

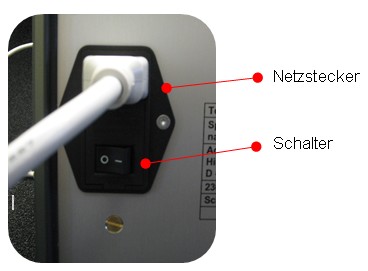

Bevor Sie den DSP-Einschub austauschen, schalten Sie das Steuergerät an der Rückseite des Gehäuses aus und ziehen Sie den Netzstecker.

Abb 2

Nun können Sie mit dem Austausch des Einschubs beginnen. Gehen Sie dabei bitte vorsichtig mit den Bauteilen um und führen Sie die folgenden Schritte durch, um den DSP-Einschub zu installieren.

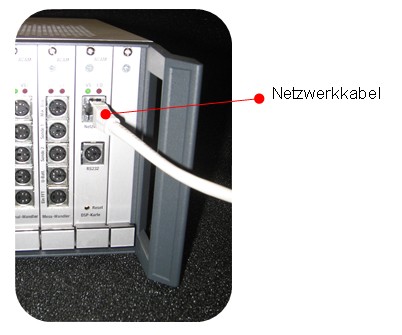

2. Entfernen Sie das Netzwerkkabel aus Einschub E01:

Abb 3

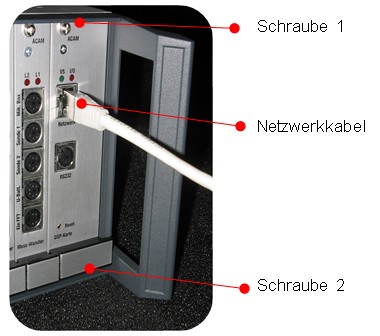

3. Lösen Sie die oberste und unterste Schraube des Einschubs, wie in Abb. 4 gezeigt:

Abb 4

4. Ziehen Sie den Einschub am unteren Griff vorsichtig aus dem Gehäuse.

5. Nehmen Sie nun den neuen DSP-Einschub aus der Verpackung. Werfen Sie die Verpackung nicht weg, sie wird für den Rückversand benötigt!

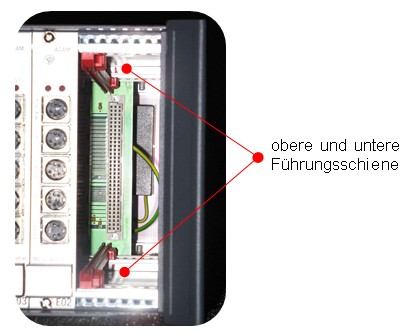

6. Setzen Sie den neuen Einschub ein. Achten Sie dabei unbedingt darauf, dass die Platine in den roten Führungsschienen sitzt (s. Abb. 5).
Eventuell müssen Sie etwas nachdrücken, damit der Einschub richtig im Gehäuse einrastet.

Abb 5

7. Fixieren Sie den neuen DSP-Einschub mit den beiden Schrauben am Gehäuse und stecken Sie das Netzwerkkabel in die Buchse.

Abb 6

8. Stecken Sie nun wieder den Netzstecker in die vorgesehene Buchse, schalten Sie das Steuergerät ein und warten Sie, bist es gebootet ist. Das kann bis zu 1 Minute dauern.

Rücksendung von Bauteilen:

Vor der Rückgabe des alten DSP-Einschubs versichern Sie sich bitte, dass er ordnungsgemäß verpackt ist. Dies ist unbedingt erforderlich, um das Risiko der Beschädigung durch Stöße oder ESD zu verringern. Das Produkt sollte deshalb in der Original Acousticon-Verpackung verschickt werden, die darauf ausgelegt ist, geeigneten Schutz bei Beeinträchtigungen während des Transportes zu bieten.

Bitte verwenden Sie keine Polystyrol-Schaumstoffflocken als Verpackungsmaterial! Diese Art Verpackungsmaterial ist eine gute Quelle für statische Elektrizität und bietet keinen ausreichenden Schutz bei der Rücksendung. Unter keinen Umständen sollte der Einschub in einer einfachen Plastiktüte, oder gar lose zurückgeschickt werden, da dies keinerlei Schutz bietet. Bitte nehmen Sie die Rücksendung so vor, dass der Versandweg nachvollzogen werden kann.

Sollten Sie Fragen haben, können Sie sich gerne an unseren Support wenden.

Sie erreichen uns unter der Rufnummer 06162 – 9324 45

Acousticon GmbH

Hirschbachstraße 48

64354 Reinheim
