Im Eingabemodus

Go Button nicht gedrückt = Eingabemodus

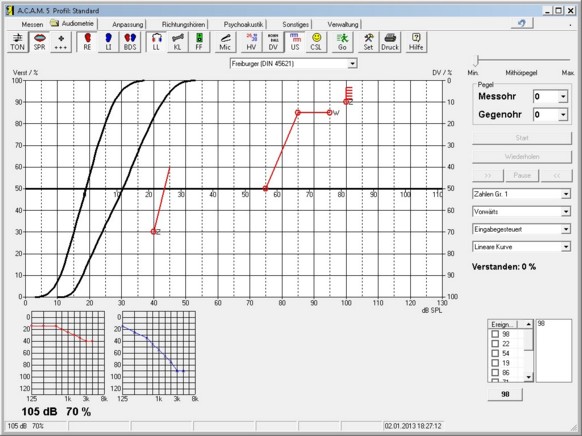

Abb.: ACAM im Eingabemodus.

Im Eingabemodus sind alle Buttons freigeschaltet. Sie können Audiogramme eingeben, indem Sie in das Diagramm klicken. Zur Unterstützung wird im Statusfeld angezeigt "Eingabemodus 105 dB 70%", was der aktuellen Stellung Ihres Mauspfeils entspricht.

Um die richtigen Symbole in der Sprachaudiometrie zu aktivieren wählen Sie entsprechend der obigen Tabelle die Seite, den Wandler und das Verfahren um im Diagramm die entsprechenden Kurven und Symbole zu erzeugen.

Durch einen Klick mit der Maus (linke Maustaste) auf den betreffenden Pegelwert innerhalb des Diagramms wird dann der Messwert in das Diagramm eingetragen.

Mit einem Rechtsklick (wählen der rechten Maustaste während die Maus im Diagrammfeld ist) lösen Sie das Kontextmenü der Sprachaudiometrie aus. Es ist damit möglich gezielt Messpunkte zu manipulieren.

Abb.: Kontextmenü im Eingabemodus der Spachaudiometrie

Punkt löschen	Löscht den Messpunkt, auf den Sie geklickt haben.
Kurve löschen	Löscht die Kurve, die zu der Messung gehört, die Sie gerade aktiviert haben. Zum Beispiel rechts, wenn die rechte Seite gewählt ist, die Luftleitungsschwelle, wenn der LL Button aktiviert wurde und Hörverlustkurve, wenn der HV Button aktiviert ist.
Alle Kurven dieser Seite löschen	Es werden alle Kurven von der Seite gelöscht, die aktiviert ist, also alle rechten, linken, oder beidseits Kurven.
Alle Diagramme löschen	Löscht das gesamte Sprachaudiogramm.
Nicht gehört setzen	Setzt den angeklickten Punkt auf "nicht gehört".
Vertäubung setzen	Es öffnet ein Auswahlmenü (siehe unten), das Ihnen die Auswahl eines Vetäubungswertes erlaubt.
Vertäubung löschen	Löscht den Vertäubungswert.
Export in Word	Exportiert das gesamte Diagramm als Grafik in Word und aktiviert Word. Voraussetzung ist, dass Word auf dem Rechner installiert ist.
Export in Excel	Exportiert das gesamte Diagramm in Exel. Es werden die einzelnen Diagrammwerte exportiert. Voraussetzung ist, dass Excel auf dem Rechner installiert ist.
Kommentar eingeben
Abb.: Vertäubung eingeben	Abb.: Eingegebener Vertäubungswert

Wenn sich der Mauszeiger über einem Messpunkt befindet werden weitere Informationen angezeigt.

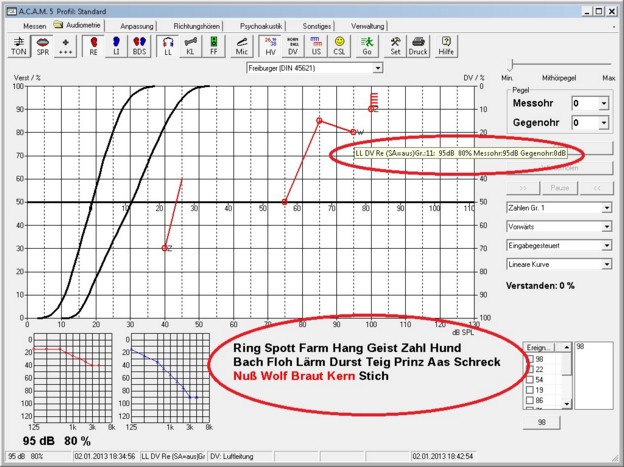

Abb.: Sprachaudiogramm mit Zusatzinformationen.

Dies sind die Messdaten zu diesem Punkt (Pegeleinstellungen, Messwandler und die Verständlichkeit in %) und die Verstandenen Worte (schwarz) und die nicht verstandenen (rot).

Besonderheiten in der chronologischen Abbildung:

In manchen Fällen kann es sinnvoll sein die Messdaten in chronologischer Form abzuspeichern. Dazu können sie unter Setup / Sprachtest / Grundkonfiguration die Darstellung auf Chronologische Ausgabe umstellen.

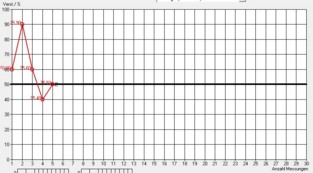

Abb.: Chronologische Ausgabe.

Dann werden die Messpunkte der Reihe nach abgebildet. So ist zu erkennen in welcher Reihenfolge die Messungen durchgeführt wurden. Es ist damit auch möglich mehrere Messpunkte unter gleichen Bedingungen zu ermitteln.

Punkte, die mit gleichen Parametern ermittelt wurden können gesondert bearbeitet werden.

Ziehen sie durch drücken und gedrückt halten der mittleren Maustaste ein Selektionsfeld auf.

Wenn sie die mittlere Maustaste loslassen wird der selektierte Bereich im Sprachaudiogramm grau hinterlegt und die Punkte die unter gleichen Bedingungen gemessen wurden erscheinen in einer anderen Farbe.

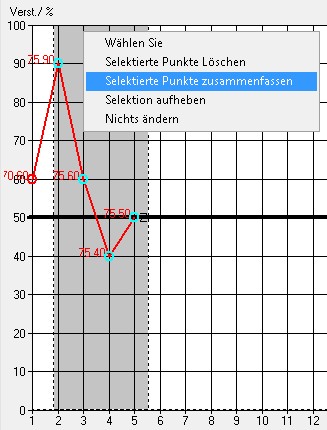

Nun können Sie über die rechte Maustaste (wie oben beschrieben) ein Kontextmenü öffnen (siehe Abb. links).

Selektierte Punkte löschen: Die im Grau unterlegten Bereich befindlichen Punkte werden gelöscht.
Selektierte Punkte zusammenfassen: Die in dem Grau hinterlegten und farbig markierten Punkte (die mit identischen Messbedingungen) werden gemittelt, abgespeichert (im Beispiel links werden aus den 4 Messpunkte einer).
Selektion aufheben: Es wird keine Änderung vorgenommen der Schraffierte (selektierte) Bereich wird aufgehoben.

Schalten Sie die chonologische Darstellung aus, dann erfolgt die Mittelung der identischen Messpunkte (unter deren Beibehaltung) und es erscheint das gewohnte Bild.

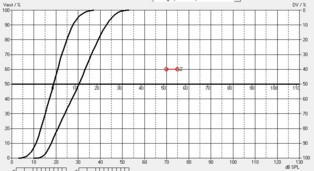

Die beiden Abbildungen links zeigen die gleichen Daten.

Die obere Abbildung die 5 ermittelten Messpunkte (von denen 4 unter identischen Bedingungen ermittelt wurden), während die untere Abbildung die Punkte in das Sprachaudiogramm einzeichnet (und dabei die letzten 4 identischen Punkte mittelt).

Weiter mit dem Kapitel: Im Messmodus
