Systemaufbau

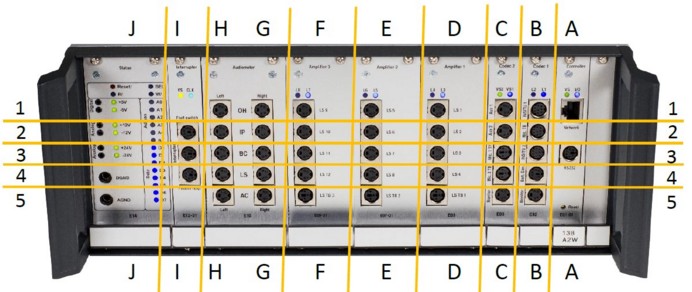

ACAM 5 Anschlussbelegungen:

Position	Beschriftung	Verwendung
A1	Network	Netzwerkanschluss. Zur Verbindung mit dem Steuerrechner
A2	RS 232	Nur für Servicezwecke
B1	INSITU 1	Insitu Sonde 1 - Rechts 12
B2	Mic. TB	Messbox – Mikrofone *1
B3	INSITU 2	Insitu Sonde 2 – Links 12
B4	Batt. Sim.	Messbox – Batterieversorgung *1
B5	Monitor 2	Mithörausgang – zum Mithören der Mikrofonsignale *1
C1	Aux 1	Soundkarte 1 – zur PC-Soundkarte
C2	Aux 2	Soundkarte 2 (Optional) – zur zweiten PC-Soundkarte
C3	Mic. 1 TF	Gegensprechmikrofon – Zum Ansprechen (Audiologe ==> Proband) *1
C4	Mic. 2 TB	Rücksprechen – zum Rücksprechen (Proband ==> Audiologen) *1
C5	Monitor 1	Mithörausgang – zum Mithören während der Audiometrie *1
D1	LS 1	Lautsprecher # 1: 12 Uhr – 0°
D2	LS 2	Lautsprecher # 2: 2 Uhr – 60°
D3	LS 3	Lautsprecher # 3: 10 Uhr – 300°
D4	LS 4	Lautsprecher # 4: 6 Uhr – 180°
D5	LS TB1	Messbox Lautsprecher / Induktionsspule
E1	LS 5	Lautsprecher # 5: 9 Uhr – 270°
E2	LS 6	Lautsprecher # 6: 3 Uhr – 90°
E3	LS 7	Lautsprecher # 7: 7 Uhr – 210°
E4	LS 8	Lautsprecher # 8: 5 Uhr – 150°
E5	LS TB2	Unbenutzt
F1	LS 9	Lautsprecher # 9: 11 Uhr – 330°
F2	LS 10	Lautsprecher # 10: 1 Uhr – 30°
F3	LS 11	Lautsprecher # 11: 8 Uhr – 240°
F4	LS 12	Lautsprecher # 12: 4 Uhr – 120°
F5	LS TB3	Unbenutzt
G-H 1	OH Left - Right	Offener Hörer K1000, A1000, A2000 – H=Links / G=Rechts 12
G-H 2	IP Left - Right	Einsteckhörer ER 3 – H=Links / H=Rechts 12
G-H 3	BC Left – Right	Knochenhörer B 71 (Links oder Rechts) 12
G-H 4	LS Left – Right	Optional- zum Anschluss eines externen Verstärkers
G-H 5	AC Left - Right	Kopfhörer DT 48, HDA 300 – H=Links / G=Rechts12
I2	Foot switch	Optional – Fußschalter *1
I3	Interrupter	Unterbrecher *1
I4	Patient resp.	Patiententaster 12
J		Nur für Servicezwecke
1 Berührbare Teile (nach 60601-1 Anhang C.5) 2 Anwendungsteile (nach 60601-1 Anhang C.5) Bewegliche Teile (nach 60601-1) sind nicht enthalten

ACAM 5 Komponenten und Zubehör
	ACAM Grundgerät
	Meßbox klein	Kleine Messbox
	Meßbox groß	Große Messbox
	Insitu Sonde AS 03	Insitusonde für Insitumessung Die Insitusonde wird mit dem Eingang am Steuergerät verbunden, der mit Insitu 1 (rechts) bzw. Insitu2 (links) bezeichnet ist.
	Insitu Sonde AS 04	Insitusonde für Insitumessung Die Insitusonde wird mit dem Eingang am Steuergerät verbunden, der mit Insitu 1 (rechts) bzw. Insitu2 (links) bezeichnet ist.
	Offener Hörer A-1000	Offener Hörer für Skalierung Die beiden Stecker (rechts/links) des offenen Hörers werden mit dem Audiometer (Buchsen OH) verbunden.
	Offener Hörer A-2000	Offener Hörer für Skalierung und Audiometrie Die beiden Stecker (rechts/links) des offenen Hörers werden mit dem Audiometer (Buchsen OH) verbunden.
	Kopfhörer HDA 300	Kopfhörer für Audiometrie Die beiden Stecker (rechts/links) des Kopfhörers werden mit dem Audiometer (Buchsen AC) verbunden.
	Einsteckhörer ER 3	Zusatzoption: Einsteckhörer für Audiometrie Die beiden Stecker (rechts/links) der Einsteckhörer werden mit dem Audiometer (Buchsen IP) verbunden.
	Knochenhörer	B 71 Knochenleitungshörer für Audiometrie Die vierpoligen Stecker des B 71 werden in das Audiometer in die Buchsen BC eingesteckt.

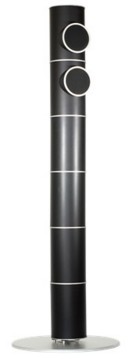

	Lautsprecher db99-1	Lautsprecher (bis zu 12) Die Lautsprecher werden mit ihren vierpoligen Steckern mit den Buchsen LS1 - LS12 verbunden.
	Lautsprecher db99-1	Lautsprecher (bis zu 12) Die Lautsprecher werden mit ihren vierpoligen Steckern mit den Buchsen LS1 - LS12 verbunden.
	Lautsprecher db99-4	Lautsprecher (bis zu 12) Die Lautsprecher werden mit ihren vierpoligen Steckern mit den Buchsen LS1 - LS12 verbunden.
	Lautsprecher db99-3 - Center	Lautsprecher (bis zu 12) Die Lautsprecher werden mit ihren vierpoligen Steckern mit den Buchsen LS1 - LS12 verbunden.
	Lautsprecher db110	Lautsprecher (bis zu 12) Die Lautsprecher werden mit ihren vierpoligen Steckern mit den Buchsen LS1 - LS12 verbunden.
	Standfuß oder Wandhalterung	Alle Lautsprechermodelle dB99 sind mit Standfuß oder Wandhalterung lieferbar Die dB110 wird mit Wandhalterung geliefert.
	Unterbrecher	Unterbrecher um das Signal in der Audiometrie zu unterbrechen Der sechspolige Stecker des Unterbrechers wird in das Steuergerät auf dem Einschub Interrupter in die Buchse Interrupter eingesteckt.
	Gegensprechen Optional: Mitsprechen	Gegen- und Mitsprechmikrofon Das Gegensprechmikrofon (Audiologe ==> Patient) wird mit Codec 2, der Buchse Mic.1 TF verbunden. (C3 - Mic. 1 TF) Optional: Das Mitsprechmikrofon (Patient ==> Audiologe) wird mit Codec 2, der Buchse Mic.2 TB verbunden. (C4 - Mic. 2 TB)
	Patiententaster	Patiententaster (zeigt in der Audiometrie Signal an) Der Patiententaster wird mit Buchse Patient resp. verbunden (I4 - Patient resp.).
	Soundkarte	USB Soundkarte Wird mit einen Klinkenanschluss über den Soundkartenausgang mit dem Eingang des Steuergerätes AUX1 verbunden, der sich auf dem Einschub Codec 2 befindet.
	Netzwerk-Isolator
	USB-Isolator
Zubehör / Ergänzungen
	Meßbox MB360	Zusatzoption - ermöglicht eine Reihe weiterer Messungen, binaurale messfunktion, komfortable Abhörfunktion, Mehrrichtungsbeschallung.
	Zusatzverstärker PSF 2-SE	Optionaler Zusatzverstärker zu ACAM: Verbessert die Klangqualität und erlaubt es weitere Quellen einzuspeisen (z.B.: Soundkarte des Rechners).
	Kopfhörer HD6-Mix	Zum mithören der Signale der ACAM. Anzuschließen an Einschub B - Buchse 5 (B2 - Monitor 2)
	Kupplersatz	Kupplersatz für Messbox. Enthält 2ccm, 1ccm, 0,6ccm und 0,4ccm Kuppler sowie alle erfoderlichen Adapter.
	Umschaltkästchen für CI-Geräte	Erlaubt das Messen von CI's in der Messbox.
	AS04/AS04 Umschaltkästchen	Zum gleichzeitgen verwenden der INSITU Sonden AS03 und AS04.
	INSITU Schlauchset	Schläuche können einzeln, oder im Set bestellt werden.
	INSITU-Stativ	Zum platzieren der Sonden während der Kalibrierung.
	Knochenhörer Knauf	Zum besseren Halten des Knochenhörers (anstelle des Kopfbügels).
	Tischblende	Zum Einbau in das Mobiliar, wenn z.B. die Anschlussbuchsen des Steuergerätes weit vom Patienten entfernt sind.
	Batterieadapter	Zur Versorgung des Hörgerätes mit Spannung. Ermöglicht dir Ermittlung des Betriebsstroms.
