ACAM Datenexport im ASCII Format:
Im Messbox und Insitu Modus der ACAM kann eine Export aller Daten (Frequenzkurven und LE-LA Diagramme) in eine ASCII Datei erfolgen. Es werden immer alle sichtbaren Daten exportiert. Die Daten werden immer in die Datei "ASCII_Out.txt" im ACAM Hauptverzeichniss (C:\Programme\ACAM) geschrieben. Eine dort vorhandene Datei wird überschrieben.
Als Separator wird ein ";" verwendet
Start mit einer Kennung, plus der Kurvennummer (ACAM interne Nummerierung).
F-Kurve Konventionell;1
LE:60
187.5;60;60.1
...
...
...
F-Kurve FFT;2
LE:90
37.5;63.4
...
...
...
LE-LA-Kurve;6
Frequenz:2500
40;40.2;40.2
...
...
...
Für "F-Kurve Konventionell" wird die Frequenz;Referenzmikrofon;Messmikrofon ausgegeben.
Für F-Kurve FFT wird nur Frequenz; und Ausgangspegel ausgegeben.
Für LE-LA Kurve wird Eingestellter Pegel;Referenzmikrofon;Messmikrofon ausgegeben.
ACAM Datenexport beim Beenden von NOAH:
Wie in Verwaltung / System beschrieben, können Sie in ACAM einem automatischen Datenexport einstellen. Dieser exportiert Ton- und Sprachaudiogramme in zwei unterschiedlichen Formaten: .Dat als Datenformat und .emf als Grafikformat (Vektorformat von Windows).
Die Datein werden in ein beliebiges in ACAM einstellbares Verzeichnis kopiert. Die Dateien, die erzeugt werden, haben folgenden Aufbau:
Kdnr + K + YYYY + MM + TT + hh + mm + ss + F
kdnr = 7 Stellige Kundennummer aus NOAH mit führenden nullen
K = Kennung ' T für Tonaudiogramm und S für Sprachaudiogramm
YYYY,MM,TT = Audiogrammdatum im Format Jahr, Monat, Tag
hh;mm;ss = Audiogrammuhrzeit im Format Stunden, Minuten. Sekunden
F = Endung: .Dat für Daten und .emf für (enhanced metafile format) dem Windows Vektorformat.
Ein Beispiel: 0000010S20080407141435.DAT bedeutet
Kundennummer: 0000010
Sprachausiogramm (S)
Datum :7.4.2008
Uhrzeit: 14:14:35
.Dat: Datendatei
Die Grafikausgabe (Endung .emf) erfolgt in einem Vektorformat. So ist es möglich die Datei in ein eigenes Programm zu übernehmen und die Grafik nach Belieben zu verkleinern und zu vergrößern, ohne Verschlechterungen hinzunehmen.

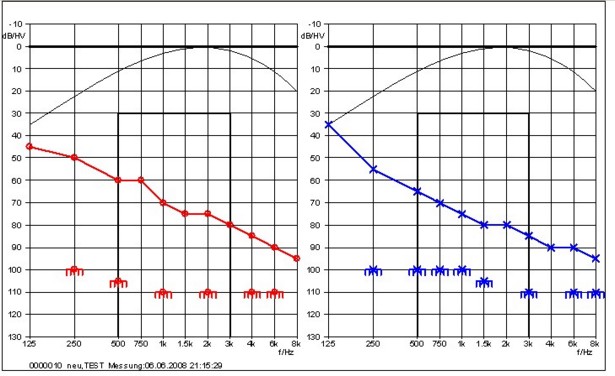

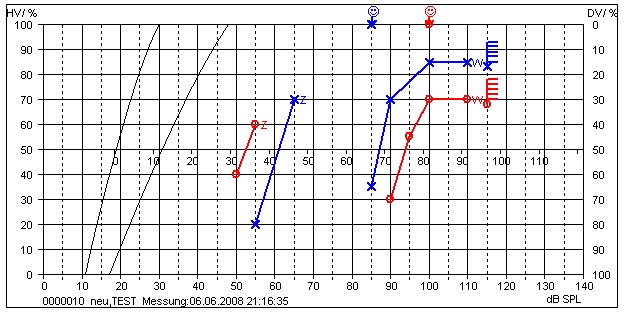

Abb.: Beispiele für die Grafikausgabe
Die Datendateien (Endung .dat) beinhalten die Daten in Rohform. Die Dateien sind im ASCII Format und können so leicht gelesen werden.
In der ersten Zeile befinden sich allgemeine Daten zum Kunden, darunter dann die eigentlichen Daten.
Die Ausdrücke werden durch Komma getrennt.
1.Zeile:
Data: immer dieser Ausdruck
Kdnr: Kundennummer
NN: Nachname
VN: Vorname
Dat: Datum des Audiogramms
Urz: Uhrzeit des Audiogramms
Weitere Zeilen bei Tonaudiogramm:
1. Position: LL= Luftleitung
KL= Knochenleitung
US= Unbehaglichkeitsmessung
2.Position: Rechts= rechts
Links= Links
3.Position Frequenz
4.Position Pegel Messohr
5.Position 0= gehört
1= Nicht gehört
6.Position Pegel Gegenohr (Vertäubung)
Weitere Zeilen bei Spachaudiogramm:
1. Position: LL= Luftleitung
KL= Knochenleitung
FF= Freifeld
2.Position Spektr.Aus Spektraler Ausgleich Aus
Spektr.An Sprektraler Ausglreich An
3.Position: Rechts= rechts
Links= Links
Bds= Beidseits
4.Position HV= Hörverlustmessung
DV= Diskriminationsverlustmessung
US= Unbehaglichkeitsmessung
CSL= Comfortable Speech Messung
5.,6.Position Bei HV und DV % Wert und Pegel
Bei US und CSL Pegelwert und Null
Perzentil Rohdaten:
Die Perzentilmessung erlaubt das Speichern der gemessenen Daten auf die Festplatte.
Dabei werden immer 3 Dateien erzeugt:
Name_K1.txt Rohdaten im ASCII von Kanal1 (Sampels im Klartext)
Name_K2.txt Rohdaten im ASCII von Kanal2 (Sampels im Klartext)
Name.wav Wave Datei im Windows Format
Steuerdatei für die Durchlaufzeitmessung mit Burst:
Einrichten:
Im Verzeichnispfad: C:\ProgramData\Acousticon\ACAM muss eine Datei namens "Burst_Remote.dat" angelegt werden. Es ist eine normale Textdatei (ASCII Format) - also wie eine textdate, aber mir der Endung ".Dat". Wenn diese Datei existiert und Sie eine Durchlaufzeitmessung mir Burst aktivieren, dann prüft ACAM ob diese Datei vorhanden ist und verwendet für die Messung die in dieser Datei eingetragenen Werte.
Inhalt der Datei Burst_Remote.dat:
Burst_Remote_Ver1.0
500,1000,2000,4000,8000,-999
5
EOF
Sie können diesen Inhalt in obige Datei kopieren um einen ersten Einstellwert zu verwenden. Die einzelnen Befehlszeilen bedeuten:
