Audiometrie Einleitung

Bevor Sie weiterlesen sollten Sie die Kapitel Sicherheitstechnische Hinweise gelesen haben.

Im Kapitel Technische Voraussetzungen für ACAM 5 sind die beim Audiometrieren einzuhaltenden Umgebungsbedingungen zu finden.

Allgemeine Bedienungshinweise finden Sie im Kapitel: Allgemeines zur Bedienung.

Des weiteren ist zu beachten, dass Sie die Wartungsintervalle und die regelmäßigen Überprüfungen Ihres ACAM Systems einhalten. Näheres dazu finden Sie in Ihrem Medizinproduktebuch, das Sie mit der ACAM erhalten haben.

An dieser Stelle der nochmalige Hinweis, dass ACAM, insbesondere das Audiometer, nur von fachkundigen Personal bedient werden sollte.

Generelles:

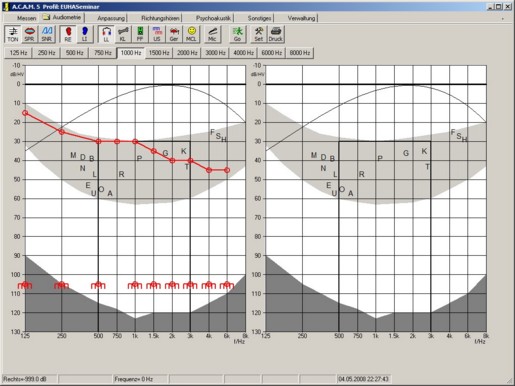

Abb.: Audiometrie im Editiermodus

Ist in der Audiometrie der Go Button nicht aktiviert, befinden Sie sich im "Editiermodus".

Sie können mittels Maus Kurven eingeben oder ändern.

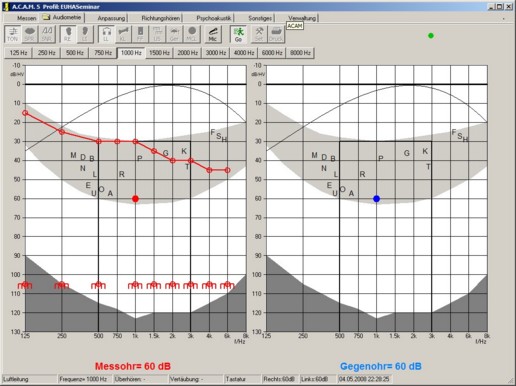

Abb.: Audiometrie im Messmodus

Ist in der Audiometrie der Go Button aktiviert. befinden Sie sich im "Messmodus".

Das Audiometer ist nun scharf geschaltet, Sie können Signale abgeben.

Während das Audiometer aktiviert ist, blinkt rechts oben fortlaufend ein grüner Punkt.

Dies symbolisiert, dass die Software forlaufend mit dem ACAM Steuergerät in Verbindung steht und dass die Verbindung korrekt funktioniert.

Im Messmodus sind alle Buttons "grau" und damit deaktivert.

Nur die Buttons Mik. für Mikrofon und Go zum Ein- und Aussschalten sind noch aktiv.

Um das Audiometer zwischen diesen Modis hin und herzuschalten dient der Go Button:

Go Button nicht gedrückt: Eingabemodus. Es werden keine Schalle abgegeben. Sie können Kurven eingeben oder löschen.

Go Button gedrückt: Messmodus. Sie können audiometrieren, Das Audiometer ist aktiviert.

Je nach Einstellung des Audiometers können Teile oder alles über die Tastatur Ihres Computers bedient werden. Damit Sie die Funktionen der verschiedenen Tasten immer Vor Augen haben, liefern wir zum Audiometer eine Tastaturbelegungstabelle mit.

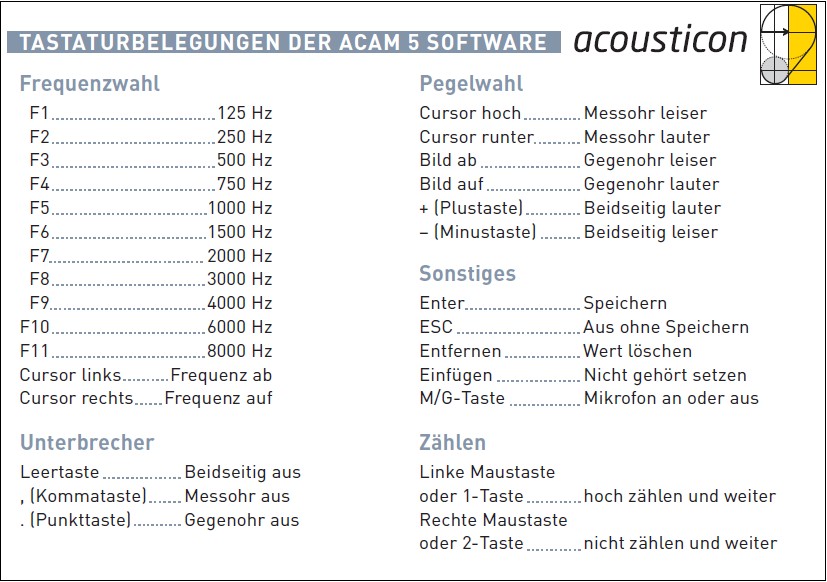

Abb.: Tastaturbelegung des ACAM Audiometers

Wir empfehlen diese Tastaturbelegung auszudrucken und in Sichtweite des Bedieners am Audiometer zu plazieren.

Nicht zur Hand? Hier können Sie das pdf herunterladen: http://intern.acousticon.de/tastbel5.pdf.

Der Status des Audiometers:

Das Audiometer stellt drei unterschiedliche Testmodi zur Verfügung. Die Auswahl des gewünschen Modus erfolgt über die Buttons Ton, SPR oder SNR.

	Tonaudiometrie ist aktiviert.
	Sprachaudiometrie ist aktiviert.
	Aalener Satztest ist aktiviert.

Die Funktion der Buttons:

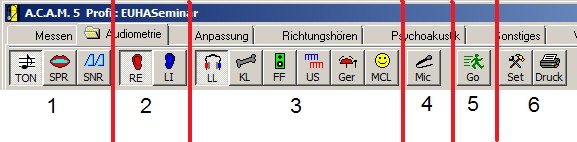

Abb.: Buttonleiste hier am Beispiel der Tonaudiometrie

Die Buttons sind in Gruppen angeordnet. Im obigen Beispiel durch die roten Trennstriche symbolisiert. Eine Gruppe bedeutet in diesem Fall, das dies eine Funktionseinheit ist. Wird ein Button dieser Gruppe betätigt (gedrückt), so springt ein anderer gedrückter Button heraus. Es kann innerhalb einer Gruppe nur ein Button selektiert (gedrückt sein).

Im Obigen Beispiel ist dies:

Gruppe 1: Wahl der Messmethode

Gruppe 2: Wahl der Seite

Gruppe 3: Wahl des Messverfahrens

Gruppe 4: Gegensprechmikrofon An / Aus

Gruppe 5: Audiometer An / Aus

Gruppe 6: Setup und Drucken

Die spezifischen Funktionen der einzelnen Buttons lesen Sie in den jeweiligen Kapiteln: Tonaudiometrie, Sprachaudiometrie oder SNR Messung nach.
