Tonaudiometrie - Bedienung
|   |
|
Tonaudiometrie - Bedienung
| |
Je nach Einstellung im Setup der Tonaudiometrie bedienen Sie die ACAM über die Maus und/ oder die Tastatur. Im Setup werden auch die Signale festgelegt, mit denen die einzelnen Messungen durchgeführt werden sollen.
Je nach Stellung des Go Buttons befinden Sie sich im Messmodus, oder im Eingabemodus:
|
|
Go Button nicht gedrückt = Eingabemodus |
|
|
Go Button gedrückt Messmodus |
Im Eingabemodus:

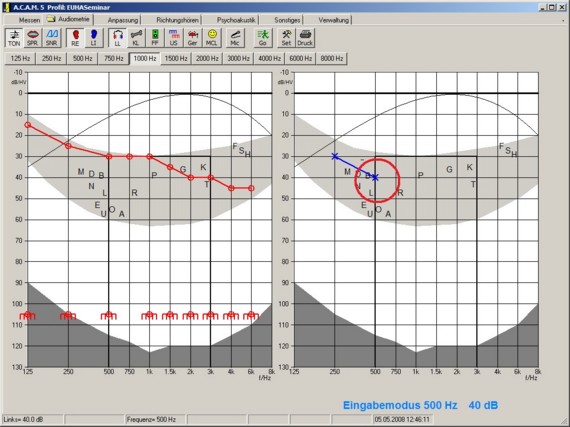

Abb.: ACAM im Eingabemodus.
Im Eingabemodus sind alle Buttons freigeschaltet, Sie können Audiogramme eingeben, indem Sie in das rechte oder linke Diagramm klicken. Im obigen Beispiel wurde links bei 40 dB geklickt. Zur Unterstützung wird im Statusfeld angezeigt "Eingabemodus 500Hz 40 dB", was der aktuellen Stellung Ihres Mauspfeils entspricht.
Um die richtigen Symbole in der Tonaudiometrie zu aktivieren wählen Sie
|
|
Luftleitungsschwelle |
|
|
Knochenleitungsschwelle |
|
|
Freifeld |
|
|
Unbehaglichkeitsschwelle |
|
|
Ohrgeräusch |
|
|
MCL (Most Comfortable Level) |
um die entsprechende Symbole in der Tonaudiometrie zu aktivieren. Durch einen Klick mit der Maus (linke Maustaste) auf den betreffenden Pegelwert innerhalb der Diagramme für links und rechts wird dann der Messwert in das Diagramm eingetragen.

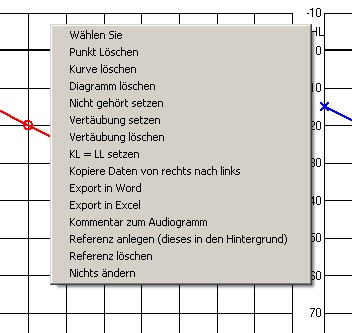

Abb.: Kontextmenü im Eingabemodus der Tonaudiometrie
Klicken Sie mit der rechten Maustaste auf einen Wert, öffnet sich ein Kontextmenü, das Ihnen eine Reihe von Auswahlen anbietet.
|
Punkt löschen |
Löscht den Messpunkt, auf den Sie geklickt haben. |
|
Kurve löschen |
Löscht die Kurve, die zu der Messung gehört, die Sie gerade aktiviert haben. Zum Beispiel die Luftleitungsschwelle, wenn der LL Button aktiviert wurde. Es wird nur die Kurve des Diagramms gelöscht, in das Sie hinein geklickt haben (also rechts oder links). |
|
Diagramm löschen |
Löscht das gesamte Diagramm, der Seite, auf die Sie geklickt haben. |
|
Nicht gehört setzen |
setze den Wert, den Sie angeklickt haben auf nicht gehört. |
|
Vertäubung setzen |
Trägt den angeklickten Wert auf dem Gegenohr als Vertäubungspegel ein. |
|
Vertäubung löschen |
Löscht den angeklickten Wert auf dem Gegenohr. |
|
LL = KL setzen |
Setzt die Knochenleitung bei jedem gültigen Luftleitungspunkt auf diesen Wert abzüglich 3dB (also KL=LL-3dB) |
|
Kopiere Daten auf die Gegenseite |
Das gesamte Audiogramm wird auf die Gegenseite kopiert. |
|
Export in Word |
Exportiert das gesamte Diagramm als Grafik in Word und aktiviert Word. Voraussetzung ist, dass Word auf dem Rechner installiert ist. |
|
Export in Excel |
Exportiert das gesamte Diagramm in Excel. Es werden die einzelnen Diagrammwerte exportiert. Voraussetzung ist, dass Excel auf dem Rechner installiert ist. |
|
Kommentar zum Audiogramm |
Es öffnet ein Eingabefenster, das Ihnen den Kommentar zur Messung anzeigt. Sie können den Kommentar in diesem Fenster auch verändern. |
|
Referenz anlegen |
Das gesamte Audiogramm wird ein zweites mal abgespeichert und liegt dann als Referenz im Hintergrund vor. Damit können Sie während der Audiometrie Zwischenschritte speichern (z.B. bevor Sie mir der Vertäubung beginnen). |
|
Referenz löschen |
Löscht das Hintergrunddiagramm |
Im Messmodus:
Bis auf die Buttons Mic und Go sind alle Buttons deaktiviert.
Je nachdem, welcher Button der folgenden Liste gewählt ist,
|
|
Rechte Seite aktivieren. Rechts ist Messohr, links ist Gegenohr. |
|
|
Linke Seite aktivieren. Links ist Messohr, rechts ist Gegenohr |
|
|
Luftleitungsschwelle. Ausgabe von Messohr und Gegenohr erfolgt auf den Kopfhörer.* |
|
|
Knochenleitungsschwelle. Ausgabe von Messohr erfolgt auf dem Knochenhörer, die Ausgabe des Gegenohres auf den Kopfhörer.* |
|
|
Freifeld. Messohr Freifeldlautsorecher #1 (=0°), Gegenohr nichts.* |
|
|
Unbehaglichkeitsschwelle. Luftleitungskopfhörer für Messohr und Gegenohr.* |
|
|
Ohrgeräusch. Luftleitungskopfhörer für Messohr und Gegenohr.* |
|
|
MCL (Most Comfortable Level). Luftleitungskopfhörer für Messohr und Gegenohr.* |
|
* Schallwandler und verwendetes Messsignal kann im Setup der Tonaudiometrie eingestellt werden. |
ist der betreffende Schallwandler zusammen mit dem im Setup gewählten Messsignal aktiviert.
Abb.: Wahl der Messmethode
Im obigrn Beispiel ist Tonaudiometrie, linke Seite Messohr, Luftleitung gewählt.
Sobald Sie nun den Go Button wählen (oder bei Tastaturbedienung die Enter Taste) gedrückt haben, startet der Messmodus.
Ein Großteil der zur Verfügung stehenden Buttons ist dann deaktiviert. Nur der Frequenzwahlbutton, der Mikrofonbutton und der Go Button sind noch aktiv.

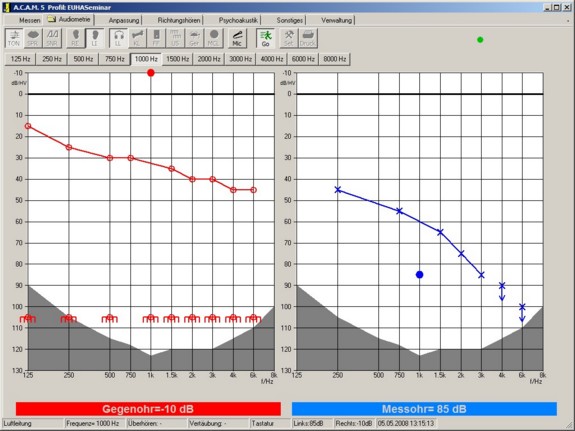

Abb.: ACAM im Messmodus
Sie können nun Messohr und Gegenohr getrennt, oder gemeinsam verstellen. Eine Tabelle über die einzelnen Einstellmöglichkeiten sehen Sie weiter unten in diesem Beitrag.
Wenn Ihr ACAM mit einer Patiententaste ausgerüstet ist, erscheinen große Balken in der Fußzeile des ACAM, wenn der / die Patiententaster gedrückt werden. Bei den Patiententastern sind 2 unterschiedliche Varianten möglich. Entweder rechts und links getrennt - also mit 2 Tastern, oder ein Taster.
Übersicht der Tastaturkürzel (Bedienung über Tastatur):
Frequenzwahl
|
|
125 Hz – 8000 Hz (direkte Wahl der Frequenz ) |
|
|
Frequenz runter |
|
|
Frequenz hoch |
Pegelwahl
|
|
Pegel des Messohres leiser (um eingestellte Schrittweite) |
|
|
Pegel des Messohres lauter (um eingestellte Schrittweite) |
|
|
Pegel des Gegenohres leiser (um eingestellte Schrittweite) |
|
|
Pegel des Gegenohres lauter (um eingestellte Schrittweite) |
|
|
Pegel beider Seiten leiser (um eingestellte Schrittweite) |
|
|
Pegel beider Seiten lauter (um eingestellte Schrittweite) |
Unterbrechung
|
|
Schaltet das Signal auf beiden Kanälen ein/aus ohne die Messung zu beenden (Softwareunterbrecher). |
|
|
Schaltet das Signal auf dem Messohr ein/aus ohne die Messung zu beenden (Softwareunterbrecher). |
|
|
Schaltet das Signal auf dem Gegenohr ein/aus ohne die Messung zu beenden (Softwareunterbrecher). |
Sonstiges
|
|
Wert bestätigen und speichern / Messung starten |
|
|
Messung beenden (Wert wird nicht gespeichert) |
|
|
Wert löschen |
|
|
Wert auf nicht gehört setzen |
|
|
Schalten das Gegensprechmikrofon ein/aus |
Übersicht der Mausbefehle (Bedienung über Maus):
|
Maus über das Diagrammfeld bewegen |
Der Punkt des Messohres wird nachgezogen und auf die Position der Maus gesetzt. |
|
Mausrädchen (zwischen linker und rechter Maustaste) |
Der Punkt des Gegenohres wird erhöht oder vermindert. |
|
Klick mit linker Maustaste |
Messpunkt wird abgespeichert |
|
Klick mit rechter Maustaste |
Messpunkt wird gelöscht |
|
Linke Maustaste länger als 1 Sekunde gedrückt halten |
Aktuelle Position wird als nicht gehört gesetzt. |
Gegensprechen: Siehe Kapitel: Gegen- und Mitsprechen
Drucken: Siehe Kapitel: Drucken.
