Das Setup der Tonaudiometrie ist in 3 Laschen unterteilt.

Zum Beenden des Dialog verwenden Sie ein der folgenden Varianten:

Die Lasche Allgemein:

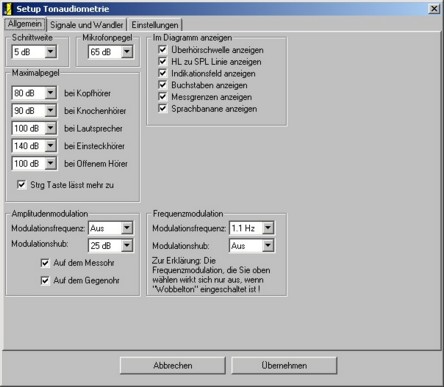

Abb.: Das Tonaudiometriesetup Lasche Allgemein in der Übersicht

Schrittweite: (von 1dB -10 dB) legt fest, um wie viel sich der Pegel pro Klick/Tastendruck ändert. Die Standardeinstellung ist 5 dB.

Mikrofonpegel: setzt den Startpegel des Gegensprechmikrofons fest. Sobald es aktiviert wird, springt der Pegel auf den eingestellten Wert.

Im Diagramm anzeigen

Überhörschwelle anzeigen: generiert in der ACAM "Schattenkurven", die die Überhörschwellen anzeigen.

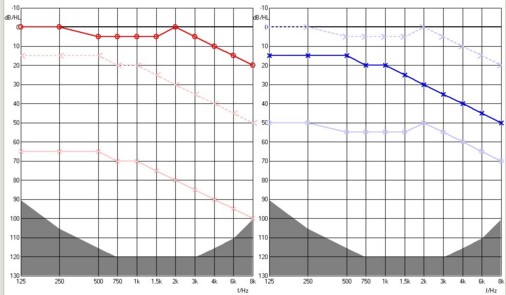

Abb.: Überhörschwellen. Jeweils in heller Farbe und mit den Symbolen der Gegenseite werden mögliche Überhörkurven angezeigt. Die verwendeten Überhörwerte könne im Setup eingestellt werden (siehe weiter unten).

HL zu SPL Linie anzeigen: Diese Option blendet eine Linie ein/aus, die die Differenz der HL zur SPL – Darstellung angibt.

Indikationsfeld : Gibt an, ab wann eine Hörgeräteversorgung laut Krankenkassen notwendig ist.

Buchstaben anzeigen: Blendet die Frequenzverteilung der Buchstaben unseres Alphabets ein/aus.

Sprachbanane anzeigen: Blendet die Sprachbanane ein/aus.

Messgrenzen anzeigen: Blendet die Audiometer Leistungsgrenze für die einzelnen Schallwandler ein/aus.

Maximalpegel: Für jeden Schallwandler können an dieser Stelle individuelle Maximalwerte eingestellt werden, die während der Audiometrie (fast) nicht überschritten werden können. Diese Einstellung schützt den Probenden vor zu hohen Schallen. Deshalb sollte vor allem bei unerfahrenen Nutzern diese Begrenzung generell aktiviert werden.

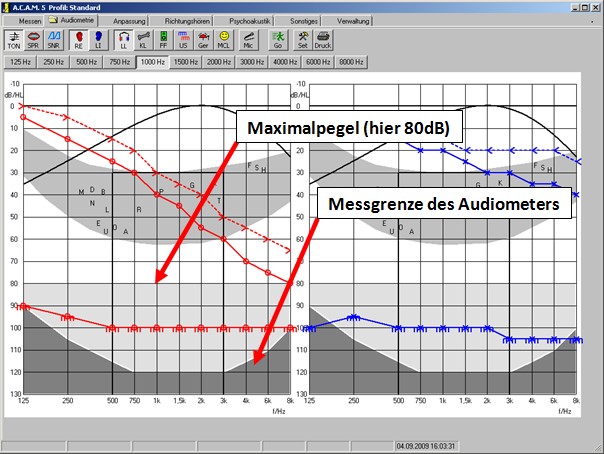

Abb.: ACAM Audiometer Grundschirm mit der Messgrenze und dem einstellbaren Maximalpegel.

Wenn die Option "Strg Taste lässt mehr zu" aktiviert ist, dann kann diese Grenze überschritten werden, solange die STRG Taste gedrückt gehalten wird. Sobald Sie die Taste loslassen springt das Audiometer zurück auf den eingestellten Maximalwert.

Amplitudenmodulation: Legt eine ständige Pegelschwankung für das Signal auf dem Gegen-/Messohr fest. Für alle Signalarten kann zusätzlich eine Amplitudenmodulation aktiviert werden. Dies getrennt für Messohr und Gegenohr. Im normale Betrieb der ACAM ist die Aktivierung dieses Parameters nicht sinnvoll.

Frequenzmodulation: Wenn Sie in bei den Signalen (nächste Lasche) Wobbelton aktivieren, können Sie hier die Modulationsfrequenz und den Modulationshub einstellen. Wobbelton ist in der Kinderaudiometrie (dann mit geringer Modulationsfrequenz) oder im Freifeld (mit deutlich höherer Modulationsfrequenz) gebräuchlich.

Die Lasche Signale und Wandler:

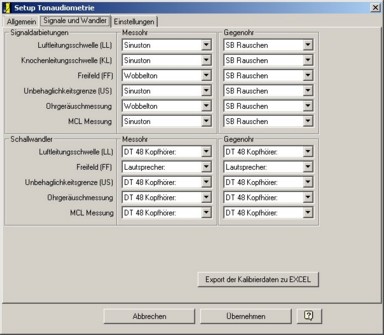

Abb.: Setup Tonaudiometrie / Signale und Wandler

In diesem Teil des Setups können Sie für die einzelnen Messungen Signalarten festlegen und auswählen, welche Messung mit welchem Schallwandler durchgeführt werden soll.

Bestimmte Paarungen von Schallwandlern sind nicht wählbar. Dann springt die Eingabe zurück auf eine Paarung die möglich ist.

Außerdem kann es passieren, dass für bestimmte Schallwandler keine Kalibrierung vorhanden ist. Es erfolgt dann, nach einen Hinweisfenster ein Rücksprung auf die Standardeinstellung.

Der Button "Export der Kalibrierwerte zu EXCEL" startet den Export alle Kalibrierwerte der Tonaudiometrie, Sprachaudiometrie und Skalierung. Es wird EXCEL gestartet und die ausgegebenen Werte werden dort angezeigt.

Lasche Einstellungen:

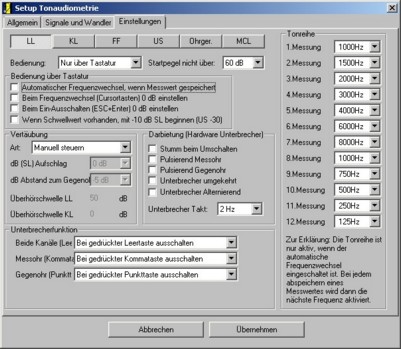

Abb.: Lasche Einstellungen

Im oberen Fensterbereich befinden sich Buttons, über die Sie festlegen, welche Messung sie verändern möchten.

Abb; Messarten.

Im Einzelnen sind dies:

Alle im folgenden beschriebenen Einstellungen können getrennt für jede oben beschriebene Messart getrennt voneinander konfiguriert werden.

Im Einzelnen sind dies:

Bedienung über

Tastatur: Steuerung der Pegel und Frequenzen erfolgt komplett über die Tastatur. Frequenzwechsel erfolgen über die Pfeiltasten (rechts/links) bzw. über die F Tasten (1-11). Der Pegel wird mit den Pfeiltasten (hoch/runter) gesenkt oder erhöht.

Die Werte werden mit Enter bestätigt und mit Einfg als nicht gehört gesetzt. Eine Übersicht der Tastaturbefehle liegt Ihrer ACAM bei und ist auch unter Bedienung der Tonaudiometrie zu finden.

Maus: Ist die Bedienung über die Maus gewünscht und aktiviert, können Sie die Tastatur nur zum Unterbrechen des Signals (Leertaste) und zum Beenden der Messung (Esc) nutzen. Alle anderen Tasten sind deaktiviert. Durch vor- und zurück schieben Ihrer Maus wird das Signal leiser und lauter gemacht. Zur Frequenzwahl können Sie nun auf die Frequenzbuttons über den Diagrammen klicken. Bestätigt werden die Werte mit der linken Maustaste. Da die Bedienung über die Maus sehr empfindlich ist, empfehlen wir Ihnen unter Allgemein die Option Ton bei gedrückter Leertaste einschalten zu aktivieren.

Maus und Tastatur: Die Steuerung der Tonaudiometrie über Maus und Tastatur ist nur für erfahrene und vorsichtige Anwender zu empfehlen denn der Frequenzwechsel kann über Maus oder Tastatur erfolgen. Die Pegelsteuerung funktioniert nur über die Maus. Daraus ergibt sich folgende Problematik: Der Mauscursor befindet sich bei 90,dB. Nun wird die Frequenz über die Tastatur gewechselt und der Cursor springt (wenn im Setup eingestellt) auf 0 dB. Nun reicht eine minimale Bewegung der Maus aus, um den Audiogrammcursor zum Mauscursor springen zu lassen. Das Resultat: Der Proband bekommt plötzlich ein Signal von 90,dB oder mehr aufs Ohr. Zu Ihrer und der Sicherheit Ihrer Kunden empfehlen wir Ihnen dringend unter Allgemein die Option Ton bei gedrückter Leertaste einschalten zu aktivieren.

Startpegel nicht über: Wenn Sie verhindern möchten, das ACAM beim Einschalten oder Frequenzwechsel Pegel oberhalb eines Wertes nicht abgibt, so können Sie diesen Wert hier begrenzen. Dies stellt eine weitere Sicherheitsoption dar, speziell für den Fall, dass schon eine Messkurve vorhanden ist und eine Pegelautomatik im Setup eingestellt ist.

Bedienung über Tastatur:

Diese Einstellungen sind nur aktiviert, wenn Sie die unter Bedienung die Einstellung "Nur über Tastatur" gewählt haben. Andernfalls sind die folgenden Einstellungen unwirksam.

Automatischer Frequenzwechsel, wenn Messwert gespeichert: Wenn der Wert über Enter bestätigt wird, springt der Cursor automatisch auf die nächste Frequenz. Die Reihenfolge lässt sich mit der Tonreihe (weiter unten) editieren.

Beim Frequenzwechsel (Cursortasten) 0 dB einstellen: Wird die Frequenz über die Tastatur gewechselt, springt der Cursor auf 0 dB. Vorausgesetzt die Option für "-10dB SL bei vorhandenem Schwellenwert" deaktiviert, bzw. es ist kein Messwert vorhanden.

Beim Ein- und Ausschalten (ESC + Enter) 0 dB einstellen: Beim Ein/Ausschalten der Messung über die Tastatur wird der Messcursor automatisch auf 0 dB gesetzt. Vorausgesetzt die Option für "-10 dB SL bei vorhandenem Schwellenwert" deaktiviert, bzw. es ist kein Messwert vorhanden.

Wenn Schwellenwert vorhanden mit -10 dB SL beginnen: Dieser Haken legt fest, ob ACAM bei vorhandenen Messwerten bei -10 dB beginnt (Haken raus) oder eben 10 dB vor dem SL (Sensation Level – Beginn der Wahrnehmung) bzw. 30 dB vor der Unbehaglichkeitsschwelle.

Vertäubung:

Zur Vertäubung bietet ACAM die folgenden Varianten:

Weitere Einstellungen zur automatischen Prüfung der Vertäubung:
Überhörschwelle LL: Hier ist der Wert einzutragen, der dem Überleitungsverlust des verwendeten Kopfhörers entspricht. Typisch für den von uns verwendeten Hörer DT 48 ist ein wert von 50 dB.
Überhörschwelle KL: Hier ist der Wert einzutragen, der dem Überleitungsverlust des verwendeten Knochenhörers entspricht. Typisch für den von uns verwendeten Hörer ist ein wert von 0 dB.
dB (SL) Aufschlag: Dieser Wert bestimmt mit welchem Pegel oberhalb des gemessenen Pegels auf dem Gegenohr begonnen wird. Ist hier ein Wert von 0 dB eingetragen, dann bedeutet dies, dass das Vertäubungsgeräusch auf der Schwelle des Gegenohres einsetzt. Bei 10 dB entsprechend mit 10 dB oberhalb der Schwelle des Gegenohres.

Darbietung (Hardware Unterbrecher)

Im Setup Teil Darbietung regeln Sie die Einstellungen für den Hardwareunterbrecher der ACAM.

Stumm beim Umschalten: Wenn hier ein Haken gesetzt ist, wird der Unterbrecher automatisch aktiv, wenn die Frequenz gewechselt wird und deaktiviert das Signal kurzzeitig.

Unterbrecher umgekehrt: Ist hier ein Haken gesetzt, wird ein Signal erst dann hörbar, wenn der Unterbrecher betätigt wird.

Pulsierend Messohr: Gibt das Signal des Messohres gepulst ab.

Pulsierend Gegenohr: Gibt das Signal auf dem Gegenohr Pulsierend ab.

Unterbrecher alternierend: Bei aktiviertem Pulston (bds) werden abwechselnd die Seiten an und aus geschaltet.

Unterbrecher Takt: Hier legen Sie fest, wie oft das Signal unterbrochen werden soll. (Standard: 2 Hz = zweimal pro Sekunde)

Unterbrecherfunktion

Neben dem Hardwareunterbrecher, der direkt auf die Endstufen des ACAM wirkt, dessen Funktion immer fest vorgegeben ist, bietet ACAM einen Softwareunterbrecher.

Dieser ist über drei unterschiedliche Tasten auslösbar:

Sie können hier zwischen drei Optionen wählen:

Da die Tastatur zusätzlich zum Hardwareunterbrecher wirkt, können Sie hier Einstellungen vornehmen, die unsinnig sind - zum Beispiel über die Mehrfachverküpfung Ton an, wenn gedrückt im Hardwareunterbrecher und im Softwareunterbrecher. Dann nämlich ist das Signal nur dann an, wenn Hardware- und Softwareunterbrecher gedrückt sind.

Die Unterbrecherfunktion des Softwareunterbrechers ist auch aktiv, wenn die Bedienung nur über Maus gewählt ist.

Tonreihe:

Legt fest, welche Frequenzen nacheinander abgegeben werden, wenn automatischer Frequenzwechsel aktiviert ist. Im obigen Beispiel beginnt die Messung bei 1000 Hz, wechselt dann in die hohen Frequenzen, bietet dann erneut 1000 Hz an, um dann in die tiefen Frequenzen zu wechseln. Die Reihe können Sie nach belieben verändern, insbesondere um z.B: zuerst die Tiefen und dann die Höhen zu messen. Sie können hier auch gezielt bestimmte Frequenzen deaktivieren (zum Beispiel für die Knochenleitungsmessung). Wählen Sie dazu den Eintrag "---".
