Datenausgabefenster

Wenn im Setup das Datenausgabefenster aktiviert ist können Sie die von ACAM gemessenen Daten auch im Zeitbereich betrachten.

Zum Aktivieren des Datenausgabefensters klicken Sie auf den Button Set, wählen dort die Lasche Messung und aktivieren Sie das Häkchen bei: Datenfenster einblenden. Siehe auch: Messen Box-INSITU / Setup.

Manchmal ist es sinnvoll die Daten auch im „Zeitbereich“ zu analysieren. Im Zeitbereich können Vorgänge erkannt werden, die beim Umrechnen in den Frequenzbereich (=FFT) verloren gehen (z.B. Phasenverschiebungen oder Pegelsprünge).

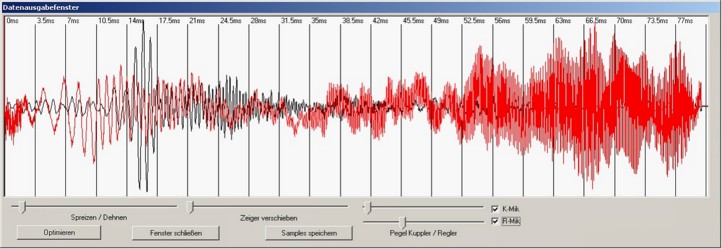

In dem Datenausgabefenster können Sie mittels der Schieberegler die Daten „Sampelgenau“ sehen und beurteilen. Und Sie können die Daten durch betätigen des Buttons „Samples speichern“ auf Ihre Festplatte kopieren. Die Daten werden dann als EXCEL Tabelle und als WAVE Datei in Ihrem ACAM Verzeichnis (Normalerweise C:\Programme\ACAM\) abgelegt. So können Sie sich die Daten anhören (sehr interessant!!!) oder für eigene Zwecke weiterverarbeiten.

Folgende Dateien werden erzeugt:

K1.wav, K2.wav,k3.wav,k4.wav

Dateien im Wave Format der Kanäle 1, 2, 5 und 4.

1=Kupplermikrofon

2=Referenzmikrofon

3 und 4 sind zur Zeit unbenutzt und enthalten keine verwertbaren Daten (alls ist 0)

K1K2K3K4.xls

EXEL kompatible Datei, die folgende Daten enthält.

SampelNo = Numerierung der Sampels

K1 Sampels des Kupplers

K2 Sampels des Referenzmikrofons

K2 Leer

K3 Leer

Frequ. Frequenz entsprechend des n-ten Elementes

FFTK1Real = Realanteil des K1

FFTK1Imag = Imaginäranteil des K1

FFTK1Log = Logarithmierte und skalierte Wert K1

FFTK2Real = Realanteil des K2

FFTK2Imag = Imaginäranteil des K2

FFTK2Log = Logarithmierte und skalierte Wert des K2

Die FFT ist 2^11 = 2048 Punkte groß und wird auf die ersten 2048 Sampels angewendet (Rechteckfenster).

Sind mehr Daten vorhanden, werden diese mit ausgegeben.

Optimieren Button:

Dieser Button versucht die Schieber so einzustellen, dass alle Daten optimal zu sehen sind.

Fenster schließen Button:

Schließt das Datenausgabefenster. Zum erneuten Aktivieren ,müssen Sie das Fenster wieder wie am Anfang dieses Artikels beschrieben starten.
