SNR Messung

Die SNR Messung dient dazu festzustellen, ob durch die Signalverarbeitung des Hörgerätes eine Verbesserung des SNR's (=Signal zu Rausch Abstand) erreicht wurde. Dazu werden die SNR's des Eingangssignals mit dem des Ausgangssignal verglichen. Ein gängiges Verfahren ist das nach Hagerman und Olofsson. Hier wird ein Signal zweimal abgespielt. Beim 2. mal wird das Rauschen in der Phase um 180° gedreht. Werden dann die beiden Ergebnisse miteinander verrechnet, kann daraus zuverlässig ein SNR berechnet werden.

In ACAM werden die beiden üblichen Darstellungsformen der Ergebnisse dargestellt:

im Linken Diagramm der SNR des Ausgangssignals zum SNR des Eingangssignals

Im rechten Diagramm der Delta SNR (also die Veränderung) zum SNR des Eingagssignal

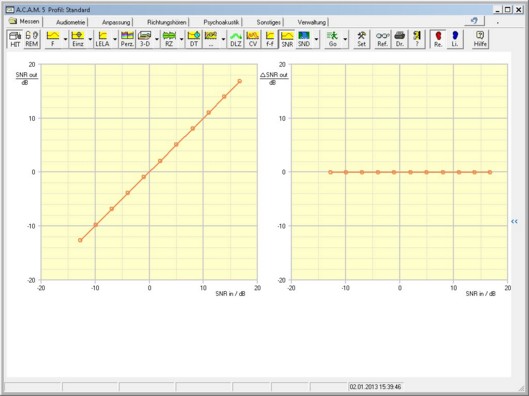

Abb.: SNR Messung. Hier ohne Hörgerät (SNR Ausgang = SNR Eingang).

Der Ablauf:

Klicken Sie zunächst auf den Button SNR, sodass er wie in diesem Beispiel hellgrau erscheint. Die SNR Messung ist nun eingeschaltet.

Die eigentliche Messung wird gestartet, indem sie den Go Button betätigen.

Alternativ können Sie die Messung auch über Enter starten.

Ein weiterer Dialog erscheint:

Pegel: Der zu verwendende Eingangspegel. Wählen Sie diesen nicht zu klein, denn dies könnte die Messung durch den gegebenen Störlärm verfälschen.
von, bis, Schrittweite: Stellen Sie hier ein wieviele Messpunkte ermittelt werden sollen. Die sich daraus ergebende Anzahl von Messpunkten sowie die daraus resultierende ungefähre Messzeit wird im Dialog angezeigt.
Messung: Hier stehen 3 verschieden lange Messzeiten zur Verfügung. 2 X 8,5 Sekunden, 2 X 5 Sekunden und 2 X 3,5 Sekunden pro Messwert. Eine Längere Messzeit macht die Messung genauer, aber länger während eine kurze Messzeit schnelle geht aber die Genauigkeit abnimmt.
Starte Messung: Messung wird mit den eingestellten Parametern gestartet
Abbrechen: Dialog wird abgebrochen. Es erfolgt keine Messung.
Kalibrieren: Die Signale (Wave Dateien) werden kalibriert.

Während der Messung werden zwei Fortschrittsbalken gezeigt, die zeigen wie weit die Messung vorangeschritten ist.
