Systemvoraussetzungen
 		Vorheriges Thema  Nächstes Thema

Die folgende Tabelle der Systemvoraussetzung ist bei Inbetriebnahme auszufüllen und im Medizinproduktebuch oder dem ACAM-Handbuch zu dokumentieren:

Überprüfung der Systemvoraussetzungen

OK

Bemerkung

Betriebsort
  • Mindestmaße [cm] für Aufstell- bzw. Einbauort.:
    Breite 35,6   Tiefe 39,0   Höhe: 14,1 (+ Belüftungsraum!)


  • Zugänglichkeit für MTK (jährlich) und STK (2-jährlich)
    sowie im Service- und Supportfall


  • Separate 230 V~ Netzsteckdose für ACAM-Steuergerät


Netzwerk
  • 100 Mbit LAN-Standard


  • Zweite Netzwerkkarte
    (alternativ ist ein Switch nach Rücksprache möglich)


  • Internetverbindung (für Support)


PC
  • Prozessor: Intel® Core® i5 oder höher, Taktrate  ≥ 2 GHz


  • Arbeitsspeicher: ≥ 2 GB RAM (empfohlen ≥ 8 GB)


  • Freier Festplattenspeicher: ≥ 12 GB


  • Kabelgebunde Maus mit Scrollrad


  • Kabelgebunde, leise Tastatur


  • CE-Kennzeichen


  • Geräuscharmer PC (gemäß DIN ISO 8253 < 25 dBA)


Soundkarte(n)
  • Ohne externen Lautstärkeregler
  • zwei Soundkarten werden empfohlen


Betriebssystem
  • "Microsoft Windows 10  Pro (32 & 64 Bit)"
  • "Microsoft Windows 10  Enterprise (32 & 64 Bit)"
  • "Microsoft Windows 11 Pro (32 & 64 Bit)"


Software
  • Virenscanner: NUR Microsoft Virenscanner zugelassen.


  • Netzwerkgrundlast < 1KBit/sec.

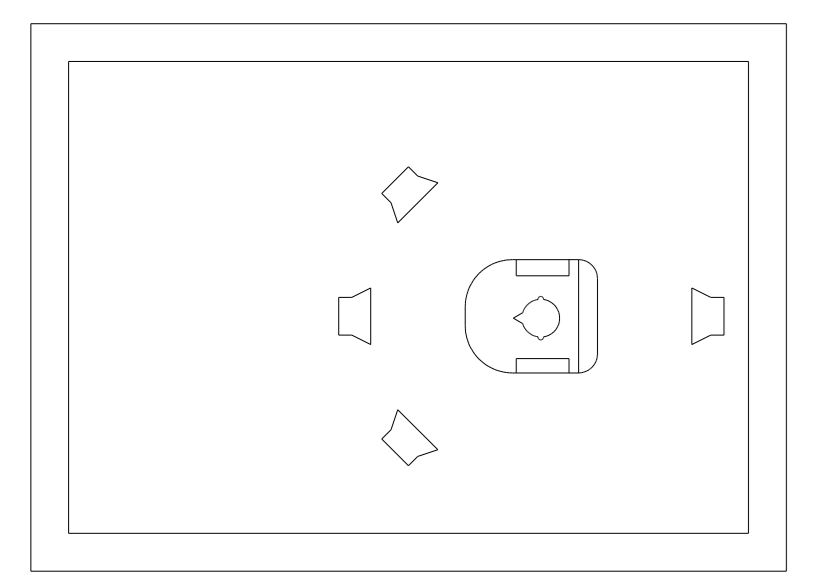

Skizze Messraum / Vorschlag zur Anordnung der Lautsprecher



Lautsprecher sollten in 0°, 60°,180° und 300° (aus Sicht des Kunden angeordnet werden). Ein Abstand von 1m zum Kunden sollte nicht unterschritten werden. Die Lautsprecher sollten in 1,2m Höhe angebracht werden.

Bei 8, oder 12 Lautsprechern nehmen Sie bitte Kontakt mit uns auf.



Ermittlung Zubehör und Kabellängen

Standard-
Länge

Benötigte

Länge

ACAM® 1  PC

Soundkartenkabel

  2,0 m


  2. Soundkarte

Soundkartenkabel

  2,0 m


  2. Netzwerkkarte

ACAM® 1  PC-Netzwerkkabel

  2,0 m


  Switch

ACAM® 1  Switch-Netzwerkkabel

  2,0 m


PC® 1  Switch-Netzwerkkabel

  2,0 m


  Netzwerk-Isolator

  Netzwerk-Adapterkabel



  Audio-Isolator

  Soundkarten-Adapterkabel



ACAM® 1  Messbox

schwarz
weiß

Mikrofon- LS- u. Batteriekabel

  2,0 m


ACAM® 1  Lautsprecher

LS-Kabel 1

  2,0 m


LS-Kabel 2

  2,0 m


LS-Kabel 3

  2,0 m


LS-Kabel 4

  2,0 m


ACAM® 1  Kunde

Luftleitungs-Kopfhörerkabel

  2,5 m

Verlängerung
   mit Möbelblende

Knochenleitungs-Hörerkabel

  2,5 m

Insitu-Sondenkabel

  3,0 m

Offener Kopfhörerkabel

  2,5 m

Einsteckhörerkabel

  2,0 m

Möbelblendenkabel

  2,0 m

ACAM® 1  Bediener

Unterbrecherkabel

  3,0 m


Gegensprech-Mikrofonkabel

  3,0 m


Patiententasterkabel

  3,0 m



Siehe auch: Umgebungsbedingungen
