Dauertestmessung

Die Dauertest Messung ist ein nützliches Tool um Hörgeräte auf deren Langzeitstabilität hin zu überprüfen. Um ein Gerät über einen langen Zeitraum zu Überprüfen verfügt ACAM über den „Dauertest“.

Bei der Dauertestmessung werden der Eingangspegel, der Ausgangspegel und der Strom des Gerätes aufgezeichnet.

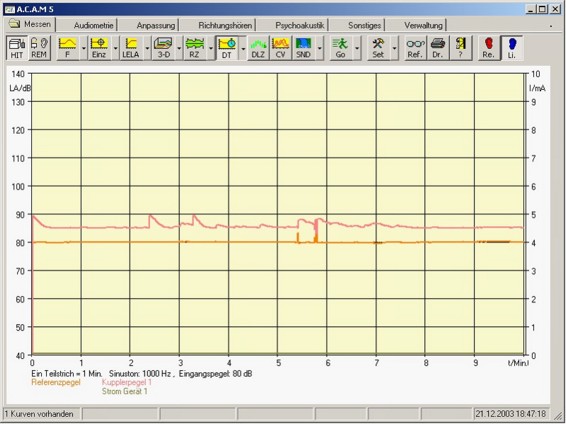

Im obigen Beispiel erfolgte die Aufzeichnung über 10 Minuten. Die maximale Aufzeichnungszeit ist abhängig von der Größe der Festplatte. Die erforderliche Kapazität beträgt maximal 2,2 MB pro Stunde Aufzeichnung. Im Mittel liegt die erforderliche Kapazität jedoch nur bei 100kB / Stunde.

Der Ablauf:

Klicken Sie auf den Button DT, sodass er wie in diesem Beispiel hellgrau erscheint. Die Dauertest Messung ist nun eingeschaltet.

Die eigentliche Messung wird dann gestartet, indem sie den Go Button betätigen.

Alternativ können Sie die Messung auch über Enter starten.

Nun erhalten Sie einen weiteren Dialog, sodass Sie den zu verwendenden Eingangsschalldruck noch verändern können.

Abb.: Dialog Dauertestmessung

Eingangssignal: Hier ist nur Sinuston verfügbar.

Eingangspegel: Ein Wert zwischen 0 und 100 dB. Sie sollten einen Pegel wählen, der deutlich über möglichen Störgeräuschen liegt. 80dB sind empfehlenswert, weil dieser Wert dieses Kriterium meist erfüllt.

Eingangsfrequenz: Einen Wert zwischen100Hz und 10000Hz. Ein Wert am Rande oder außerhalb der Übertragung des Gerätes ist nicht sinnvoll. Deshalb sind Werte zwischen 750 Hz und 3000 Hz empfehlenswert. Dort nämlich wird das Hörgerät sicher übertragen.

Toleranz: Ein Wert zwischen 0 und 12 dB. Wenn Sie „0“ wählen, werden alle Messwerte aufgezeichnet. Wenn Sie Werte > 0 dB anwählen, werden nur die Werte gespeichert, die um mehr als den Toleranzwert vom zuletzt gespeicherten abweichen. Ein Wert von 2 dB ist hier sinnvoll, vor allem dann, wenn Sie sehr lange aufzeichnen möchten. Die aufgezeichneten Daten reduzieren sich durch diese Einstellungen gewaltig!

Aktuelle Messung fortsetzen: Diese Option bietet Ihnen die Möglichkeit eine Messung fortzusetzen. Nachdem Sie Start gedrückt haben, wird die Messung an die vorhandene angehängt. Ist keine Messung vorhanden, wird eine neue Messung angelegt.

Während die Messung läuft, können sie diese durch erneutes drücken des Go buttons unterbrechen oder beenden.

Alternativ dazu können Sie die Messung auch mittels Esc unterbrechen oder beenden.

Starten Sie nun die Messung, indem Sie Start wählen.

Die Messung beendet nicht automatisch, sondern muss mittels Go Button beendet werden. Die Aufzeichnungsdauer ist demnach theoretisch unendlich. Eine Begrenzung besteht lediglich durch den im Rechner verfügbaren freien Speicherplatz auf der Festplatte.

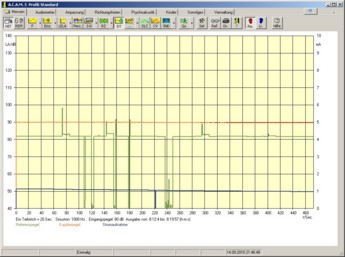

Abb.: Während die Messung läuft.

Während der Messung werden die letzten ca. 10 Minuten der Messung angezeigt. Im Beispiel startete die Messung vor ca. 5 Minuiten. So können Sie eventuelle Störungen am Hörgerät schon während der Messung erkennen.

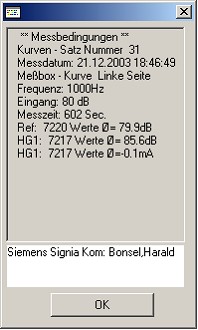

Abb.: Messbedingungen und Kommentar zur Dauertestmessung.

Nachdem die Kurve aufgezeichnet wurde, besteht die Möglichkeit Kommentare und Darstellung zu verändern.

Mit einem Klick auf die „rechte“ Maustaste können Sie die Messbedingungen einsehen und die Kommentare ändern

Über den Button Set können weitere Optionen erreicht werden.

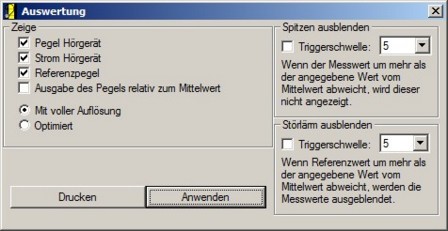

Auswahldialog „Auswertung“

Pegel Hörgerät 1 Strom Hörgerät 1 und Referenzpegel: Sofern gewünscht können Sie einzelne Kurven ein- und ausblenden. Wenn Sie z.B. den Batterieadapter während der Messung nicht nutzen, sollten Sie die Kurve „Strom Hörgerät 1“ abschalten.

Ausgabe des Pegels relativ zum Mittelwert: Bei dieser Option wird nicht der absolute Pegel angezeigt, sondern die Abweichungen zum Mittelwert.

Abb.: Absolutwerte

Abb.: Relativ zum Mittelwert.

Mit voller Auflösung / Optimiert: Wenn Sie sehr viele Daten aufgenommen haben (mehrere Stunden bis Tage), kann die Ausgabe der Daten sehr lange dauern. In diesem Fall kann es sinnvoll sein die Option „optimiert“ einzuschalten, damit die Ausgabe schneller wird.

Spitzen Ausblenden: Spitzen können abgeschnitten werden, indem Sie die Triggerschwelle anwenden. Ist diese Option eingeschaltet, werden alle Spitzen, die um mehr als der eingestellte Triggerwert vom Mittelwert abweichen nicht angezeigt.

Störlärm ausblenden: Es kann vorkommen, dass der Störlärm über dem Eingangspegel liegt. Dies würde bedeuten, das eine Abweichung in der Messung einen Fehler am Hörgerät vortäuscht, der durch eine Veränderung des Eingangspegels aufgetreten ist. Um diesen Fehlgemessenen Bereich auszublenden dient diese Option. Bei überschreiten des Referenzpegels um mehr als der angegebene Wert vom Mittelwert werden die Kurven „ausgeblendet“.

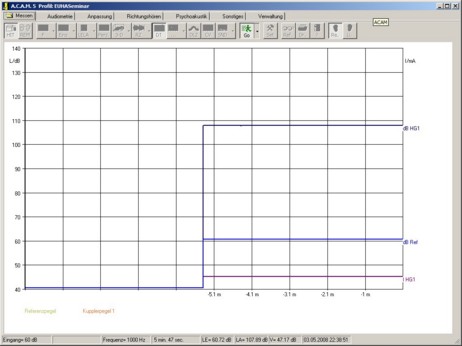

Abb.: Zoomfunktion

Abb.: Gleiche Daten, aber stark vergrößert (gezoomt).

Sie Können die Abbildung Zoomen, indem Sie bei gedrückter mittlerer Maustaste (Das ist das Mausrad) ein Fenster aufziehen. Bewegen Sie dazu die Maus auf die gewünschte Startkoordinate des Fensters, drücken Sie dann die mittlere Maustaste und ziehen Sie bei gedrückt gehaltener mittlerer Maustaste ein Fenster auf. Ist die Zielkoordinate erreicht, lassen Sie die mittlere Maustaste los. Der Bildschirm wird neu aufgebaut
