Den Kurvenmarker erreichen Sie, indem Sie auf die ACAM Statusleiste klicken, oder über den Speicherdialog.

Er ist aktivierbar, wenn die Buttons F,Einz oder LE-LA aktiviert sind und wenn keine Messung läuft (Go Button deaktiviert).

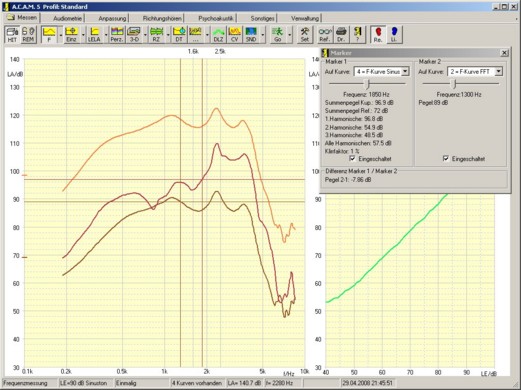

Abb.: ACAM Bildschirm mit dem Marker.

Der Kurvenmarker dient dem gezielten "Abtasten" von Kurven.

Wählen Sie dazu im Feld Marker 1 eine gemesse Kurve an und alternativ eine 2. Kurve im Feld Marker 2.

Dann können Sie über den Schieber das im Hintergrund befindliche Fahdenkreuz bewegen. Das Fadenkreuz zeigt Ihnen an der Frequenzachse die eingestellte Frequenz und an der Pegel- oder Verstärkungsachse (je nachdem was eingestellt ist) den Ausgangspegel oder die Verstärkung an. Zusätzlich erhalten Sie den eingestellten Wert auch im Dialogfenster selbst. Wenn es sich um eine mit Sinuston ermittelte Kurve handelt, werden im Dialog zusätzlich verschiedene weitere Pegel ausgegeben (Harmonische sowie Klirrfaktor).

Sind beide Marker aktiviert, wird zusätzlich die Differenz zwischen Markerposition 1 und Markerposition 2 gebildet und angezeigt.
