Box (HIT) oder Insitu (REM)

Messart (Kurvenart)

Bedieneinheit

Bedeutung

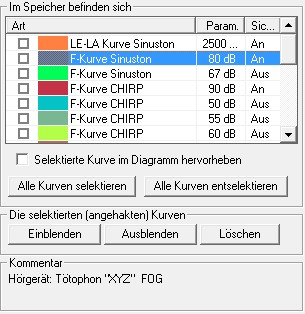

Abb.: Kurvenspeicher

Abb.: Dialogmenü nach Doppelklick auf Eintrag

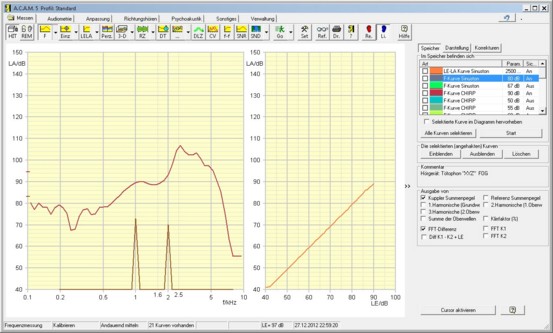

Abb.: Hervorgehobene Kurve

Nebenstehende Liste zeigt alle im ACAM Speicher befindlichen Kurven.

Ist die Kurve wie links gezeigt in der Box gewählt, wird zusätzlich der Kommentar zu der Kurve gezeigt (siehe Feld "Kommentar").

Außerdem werden Parameter zu der Kurve gezeigt:

• ob mit Sinuston oder anderem Signal gemessen wurde (hier CHRIP)
• Der Eingangspegel / die Frequenz mit der gemessen wurde
• An, wenn die Kurve angezeigt wird oder
  Aus, wenn die Kurve ausgeblendet ist (sie ist dann noch da, wird aber nicht angezeigt).

Indem Sie eine Kurve markieren (Häkchen setzen) können eine, oder mehrere Kurven zur Bearbeitung selektiert werden.

Nun können Sie durch betätigen der Button "Einblenden" die Kurven sichtbar machen, oder durch "Ausblenden" unsichtbar.

Außerdem können sie die angehakten () Kurven "Löschen".

Anmerkung: versehentlich gelöschte Kurven können über die Rückgängig Funktion wieder zurück geholt werden.

Durch einen "Doppelklick" auf einen Eintrag wir das nebenstehende Menü aktiviert. Dieses Menü erlaubt Ihnen einen schnellen Zugriff auf die verfügbaren Funktionen.

Wenn sie "Selektierte Kurve im Diagramm hervorheben" aktivieren, dann wird die von Ihnen angewählte Kurve besonders Dick gezeichnet - allerdings nur, wenn die Kurve eingeblendet (=an) ist (siehe Abbildung links).

Diese Funktion ist empfehlenswert, wenn sich viele Kurven im Speicher befinden.

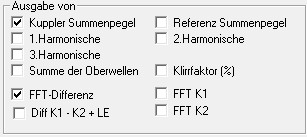

Abb.: Ausgabe von Kurven

Hier können Sie anwählen, welche Kurven ausgegeben werden sollen.

Die obere Gruppe bezieht sich auf Messungen mit Sinuston, die untere auf Messungen die mit komplexen Signalen (z.B.: Chirp) gemessen wurden.

Für Sinustonmessungen:

• Kuppler Summenpegel: Der über das RMS Verfahren ermittelte Gesamtpegel des Kupplermikrofons (dies entspricht der Messnorm 118-7)
• Referenz Summenpegel: Der über das RMS Verfahren ermittelte Gesamtpegel des Referenzmikrofons (entsprechend der 118-7 Norm). Dieser Wert sollte dem eingestellten Eingangspegel entsprechen (bei einer Frequenzkurve wird ein gerader Strich erwartet).
• 1.Harmonische: Der Pegel der Anregungsfrequenz. Auch Grundwelle genannt.
• 2.Harmonische: Der Pegel der 1. Oberwelle (ist die doppelte Frequenz der Grundwelle).
• 3.Harmonische: Der Pegel der 2. Oberwelle (ist die 3-Fache Frequenz der Grundwelle)
• Summe Oberwellen: Summe aller Oberwellen (also alle ganzzahlingen vielfachen der Grundwelle).
• Klirrfaktor (%): Gibt die Summe aller Oberwelle im Verhältnis (%) zur Grundwelle an (Verzerrung in % gemäß Norm).

Für Komplexe Messungen:

• FFT-Differenz: Bisher verwendetes Anzeigeformat  der Differenziellen FFT
  Alle Messungen bis zur Version 5.10.3 zeigen diese Kurven. Erst mit der Version 5.11.0 werden auch die folgenden FFT Ergebnisse zusätzlich zu jeder Kurve gespeichert.
• FFT K1: Ausgabe der FFT Werte des Kuppplermikrofons
• FFT K2: Ausgabe der FFT Werte des Referenzmikrofons



Abb.: Curserfunktion / Hilfe aktivieren

• Cursor Aktivieren: Aktiviert den Kurvenmarker (siehe dort)
• ?: Hilfefunktion: Aktiviert die spezifische Hilfe

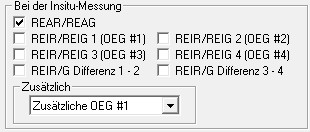

Abb.: Zusätzliche Einstellungen bei INSITU

Wenn der Button REM (=Insitu-Messung) aktiviert ist, können  weitere Einstellungen vorgenommen werden.

• REAR/REAG ausgeben: Realer Pegel (Verstärkung) am Trommelfell (keine OEG)
• REIR/REIG 1 ausgeben: Die REUR #1 (=OEG # 1) wird berücksichtigt
• REIR/REIG 2 ausgeben: Die REUR #2 (=OEG # 2) wird berücksichtigt
• REIR/REIG 3 ausgeben: Die REUR #3 (=OEG # 3) wird berücksichtigt
• REIR/REIG 4 ausgeben: Die REUR #4 (=OEG # 4) wird berücksichtigt
• REIR/G Differenz 1-2 ausgeben: Es wird die Differenz aus #1 und #2 gebildet und angewendet
• REIR/G Differenz 3-4 ausgeben: Es wird die Differenz aus #3 und #4 gebildet und angewendet

ACAM prüft bei jedem Start und nach jeder REUR (OEG) Messung, ob eine REUR vorhanden ist und schaltet dann von REAR auf REIR um. Diese Umschaltung kann manuell zurückgesetzt werden.
