Überprüfung der Kalibrierung:

Um einen sicheren und exakten Betrieb Ihrer ACAM Messanlage zu gewährleisten, ist es notwendig von Zeit zu Zeit eine Kalibrierung durchzuführen. Je nach Nutzungsintensität sollte diese einmal wöchentlich bis einmal monatlich erfolgen.

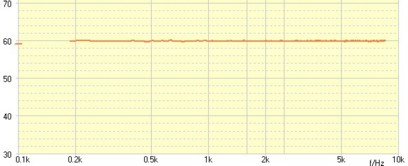

Ob eine Kalibrierung erforderlich ist, können Sie leicht überprüfen: Legen Sie Kuppler und Messmikrofon an den zur Kalibrierung vorgesehenen Kreis in der Messbox (vorher Kuppler entfernen) und führen Sie eine „normale“ Messung (z.B. mit CHIRP) durch. Diese Kurve sollte einen „geraden“ Strich mit einer Abweichung von nicht mehr als + - 2 dB vom eingestellten Eingangsschalldruck ergeben. Ist die Abweichung größer, ist eine Kalibrierung erforderlich.

Bei der Überprüfung der Insitukalibrierung platzieren Sie die Sonde in der Entfernung vom Lautsprecher, in der später auch Ihr Kunde sitzt und bringen Sie den Sondenschlauch in Kalibrierposition (siehe Ggf. im Kapitel: Kalibrierung - Insitu). Machen Sie auch hier eine Messung bei einem nicht zu geringen Eingangspegel (70 dB oder lauter), damit genügend Abstand zu eventuellen Störgeräusch existiert. Auch hier sollte ein gerader Strich erscheinen mit Abweichungen vom eingestellten Eingangsschallpegeln nicht größer als + - 4 dB.

Wenn auch nach der Kalibrierung keine Gerade erscheint, ist wahrscheinlich ein Mikrofon defekt. Wenden Sie sich in diesem Fall an unseren Service.

Abb.: Statuszeile während der Messung.

Während der Messung werden immer beide Mikrofonpegel in der Fußzeile angezeigt. Diese sollten dem eingestellten Eingangspegel entsprechen. Sind zum Beispiel die Mikrofone defekt, wird dort der Pegel sehr niedrig sein. Das ist ein Indiz dafür, dass ein Defekt vorliegt.

Weiter mit: Kalibrierung - Messbox oder Kalibrierung - Insitu.
