Wenn Sie eigene Messreihen erstellen möchten, oder die bestehenden im Lieferumfang enthaltenen Messreihen verändern möchten, müssen Sie das Hilfsprogramm ACAM_Messreihen.exe starten.

Sie können dies tun, indem Sie das Programm direkt auslösen (Normalerweise im Verzeichnis C:\Programme\ACAM), oder indem Sie im ACAM unter der Lasche "Messen" den Set Button wählen. Das startet den Setup für Messbox / Insitu. Wählen Sie dort die Lasche "Messen". Auf dieser Lasche befindet sich ein Button Messreihen erstellen / ändern. Wenn Sie diesen betätigen gelangen Sie ebenso in das Hilfprogramm ACAM_Messreihen.exe.

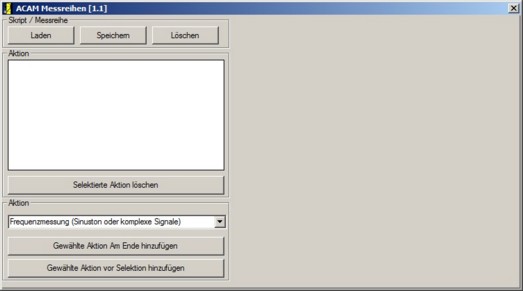

Abb.: Messreiheneditor


Sie können nun über den Button Laden eine vorhandene Messreihe laden, oder direkt Aktionen hinzufügen.

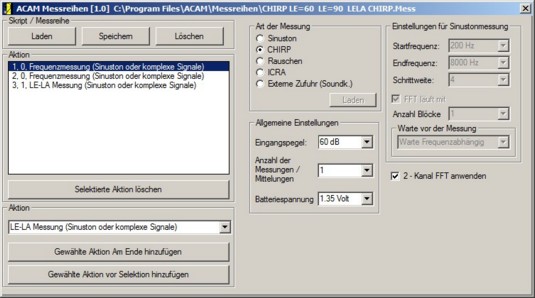

Abb.: geladene Messreihe.


Im obigen Beispiel wurde eine Messreihe in den Editor geladen. Der Name und der Speicherort (auch Pfad genannt) befindet sich nun in der Kopfzeile des Editors.

Es handelt sich in dem Beispiel um eine Messreihe mit 3 Messungen:

  1. Frequenzmessung
  2. Frequenzmessung
  3. LE-LA Messung

Die den Messungen zugeordneten Parameter können Sie einsehen oder verändern, indem Sie die betreffende Messung anklicken.

Haben Sie die Änderungen oder Ergänzungen an dieser Messreihe vorgenommen, dann wählen Sie Speichern um die Messreihe auf der Festplatte abzuspeichern und verlassen Sie das Hilfsprogramm ggf. über das X in der rechten oberen Ecke des Fensters.


Die Bedienung des Editors im Einzelnen:


Laden

Mit diesem Button öffnen Sie das Menü zur Auswahl der Messreihe, die Sie editieren möchten.

Speichern

Die Messreihe, die Sie ggf. bearbeitet haben wird gespeichert. Dazu öffnet ein Speicherdialog. Er ermöglicht die Messreihe unter gleichem, oder anderem, auch neuem Namen zu speichern.

Löschen

Aktionsfenster

Im Aktionsfenster ist die List der Messungen zu sehen, die Sie in Ihrer Messreihe haben. Klicken Sie in dieses Aktionsfenster, auf die betreffende Messung, um die dieser Messung / Aktion zugeordneten Parameter einzusehen oder zu ändern.

Selektierte Aktion löschen

Wählen Sie diesen Button, wenn Sie eine Aktion / Messung aus der Liste des Aktionsfensters löschen möchten.

Klicken Sie dazu auf die zu löschende Aktion - sie ist dann blau unterlegt - und wählen Sie diesen Button, um den selektierten Eintrag zu löschen.

Aktionsauswahl

Die Aktionsauswahl dient zur Auswahl der Aktion, die Sie Ihrer Liste hinzufügen möchten. Wählen Sie aus der hier zur Verfügung stehenden Liste eine Aktion aus und klicken Sie auf einen der darunter befindlichen Buttons, um diese Aktion der Liste hinzuzufügen.

Gewählte Aktion am Ende hinzufügen

Fügt die ausgewählte AKtion der Liste im Aktionsfenster am Ende hinzu.

Gewählte Aktion vor der selektierten hinzufügen

Fügt die ausgewählte Aktion der Liste der Aktionen oberhalb der Position hinzu, die Sie gerade gewählt haben.


Die Aktionen, deren Wirkung und Parameter:


Frequenzmessung (Sinuston oder komplexe Signale):

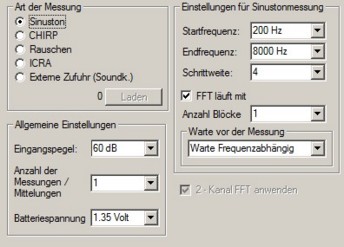

Abb.: Parameter zur Frequenzmessung

Wählen Sie hier bei Art der Messung, welches Signal Sie verwenden möchten. Bei der Sinustonmessung können Sie zusätzliche Parameter für Startfrequenz, Endfrequenz, Schrittweite und FFT Parameter eingeben. Eine genaue Beschreibung dieser Parameter können Sie unter Setup nachlesen.

Wählen Sie zusätzlich den zu verwendeden Eingangspegel und legen Sie fest, wieviele Messungen gemittelt werden sollen. Wählen Sie bei Mittelung "1", wird nicht gemittelt, die Messung ist dann schnell und weniger resistent gegen Störlärm, wählen Sie 50 Mittelungen, werden 50 Messungen gemittelt. Das dauert erheblich länger, wird aber genauer und ist resistenter gegen Störlärm.

Wenn Sie die Option "Externe Zufuhr" wählen, müssen Sie zusätzlich eine Wave Datei angeben, die zum Zweck der Messung abgespielt werden soll. Es sind nur Dateien des Typs "Wave" (Endung .wav) möglich. In diesem Fall ist ACAM nicht mehr kalibriert. Ob das Signal dann tatsächlich dem gewüschten Eingangspegel entspricht sollten Sie ausprobieren.

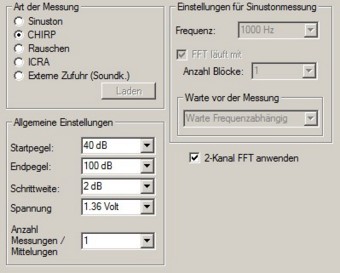

LE-LA Messung  (Sinuston oder komplexe Signale):

Hier gilt das bereits für die Frequenzmessung beschriebene.


Import von Dateien im ACAM Format:

Diese Funktion dient dazu vorher archivierte Daten zu importieren, zum Beispiel um Vergleiche mit der aktuell gemessenen Kurve vorzunehmen.

Importiert Messdaten im ACAM Format. Sie können einen festen Dateinamen vergeben, oder während der Abarbeitung der Messreihe eine Abfrage aktivieren.


Export von Daten im ACAM Format:

Wenn Sie Messungen archivieren, oder mit anderen Programmen bearbeiten möchten, können Sie die Exportfunktion wählen. Beim Export im ACAM Format wird die Datei, die erzeugt wird, erheblich kleiner als im Universalformat, allerdings sind die Daten nicht transparent.

Sie können einen festen Dateinamen vergeben, eine eventuell vorhandene Datei wird dann ohne weitere Rückfrage überschrieben, oder eine Abfrage aktivieren, die den Anwender zur Wahl eines Dateinamens auffordert.


Datenimport im Universalformat:

Die Funktion entspricht im Ablauf dem Import im ACAM Format. Lediglich das Dateiformat unterscheidet sich. Beim Universalformat handelt es sich um ein Format, das zur Weiterverarbeitung mit anderen Programmen geeignet ist. Es ist transparent, was bedeutet, dass zum Beispiel mit einem Editor, beispielsweise dem Texteditor von Windows (Wordpad) die Daten eingesehen und editiert werden können. Nachteil ist, dass dieses Datenformat mehr Speicherplatz auf der Festplatte benötigt.

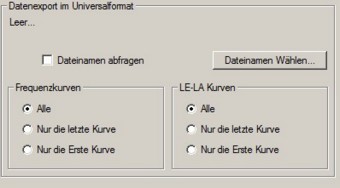

Datenexport im Universalformat:

Beim Export im Universalformat ist der Ablauf wie oben beschrieben, allerdings sind die Daten im Universalformat transparent.

Zusätzlich bietet dieses Format das Abspeichern mehrere Messkurven unter einem Dateinamen.

Welche Kurven gespeichert werden, kann wie nebenstehend zu sehen ist, gewählt werden.

Wenn Sie mehrere Messkurven eines Gerätes abspeichern möchten, bietet sich diese Option an.

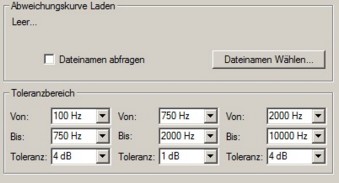

Import einer Hörgeräte Zielkurve mit Toleranzfeld (Abweichungskurve):

Wenn Sie Hörgerätekurven als "Referenzkurven" ermittelt haben, um festzustellen, ob andere Hörgeräte dieser Kurve entsprechen, so können Sie diese als "Referenzkurven" laden. Das Laden der Kurven ist im ACAM Format oder im Universalformat möglich.

Zusätzlich können die in der Norm für Hörgeräte vorgesehenen Toleranzen eingeblendet werden.


Import mehrerer Kurven mit Auswertung der Abweichungen (Kurven laden und auswerten):



Messung der Verarbeitungszeit,Messung des dynamischen CV und Messung der Regelzeit:

Diese Formate sind noch nicht vollständig implementiert. Bitte in dieser Programmversion noch nicht anwenden.
