Messbox - Durchlaufzeit
Vorheriges Thema  Nächstes Thema

Die Durchlaufzeit Messung ist ein nützliches Tool zum analysieren von digitalen Hörgeräten. Bei analogen Geräten macht die Messung der Verarbeitungszeit keinen Sinn, weil diese immer deutlich unter 0.1ms liegen würde. Bei digitalen Geräten aber liegt diese Zeit zwischen 2ms und 15 ms. Dies bewirkt eine Veränderung des Sprachverstehens, vor allem bei offener Anpassung.

Die Durchlaufzeit kann mittels CHIRP oder mittels Burst ermittelt werden. Die Messung mittels CHIRP ist sehr schnell, während die Messung mit Bursts vergleichsweise lange dauert. Die Ergebnisse sind meist identisch, sodass die Messung mittels CHIRP zu bevorzugen ist.


Messung mittels Bursts:

Sie können die Messung genauer oder schneller machen, indem Sie die Anzahl der zu messenden Frequenzen herauf- oder heruntersetzen. Dies geschieht im Messbox Setup in der Rubrik Messung / Auflösung.

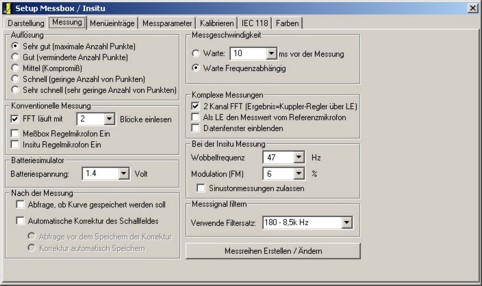

Abb.: ACAM Setup für die Messbox Lasche Messung.

Auflösung

Anzahl Messpunkte (Voreinstellung)

Sehr gut

111 Messpunkte zwischen 100 Hz und 10000 Hz

Gut

98 Messpunkte  zwischen 200 Hz und 8000 Hz,

Mittel

45 Messpunkte zwischen 300 Hz und 7000 Hz,

Schnell

20 Messpunkte zwischen 400 Hz und 6000 Hz,

Sehr Schnell

15 Messpunkte zwischen 500 Hz und 5000 Hz,



Der Ablauf:


Klicken Sie zunächst auf den Button  DLZ, sodass er wie in diesem Beispiel hellgrau erscheint. Die Durchlaufzeit Messung ist nun eingeschaltet.

Die eigentliche Messung wird dann gestartet, indem sie den Go Button betätigen.

Alternativ können Sie die Messung auch über Enter starten.

Nun erhalten Sie einen weiteren Dialog, in dem Sie den zu verwendenden Eingangsschalldruck und das Messignal verändern können.


Verwenden Sie das BURST Signal, dauert die Messung bis zu einer Minute. verwenden Sie CHIRP dauert die Messung nur wenige Sekunden.

Während die Messung läuft können sie diese durch erneutes drücken des Go buttons unterbrechen oder beenden.

Alternativ dazu können Sie die Messung auch mittels Esc abaschalten.



Nachdem die Kurven aufgenommen wurden, erscheint das folgende Bild.

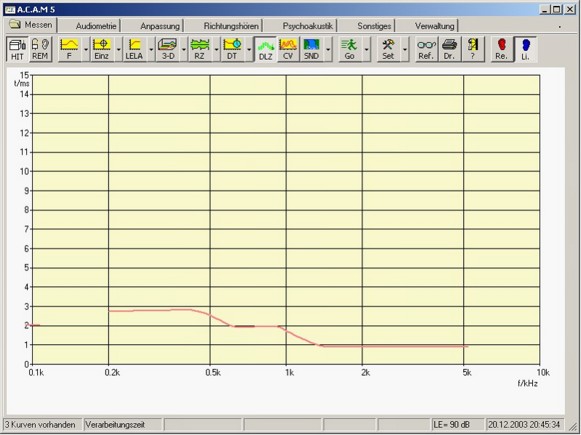

Abb.: Durchlaufzeit Darstellung

Durch anklicken der Kurve können Sie weitere Informationen zur Messung abrufen.

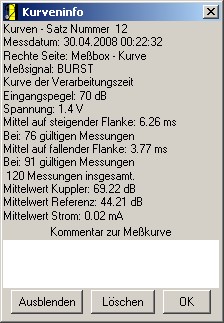

Abb.: Kurveninfo Verarbeitungszeit

gemessen mit BURST

Abb.: Kurveninfo Verarbeitungszeit

gemessen mit CHIRP



Welche Informationen können aus dieser Messung gewonnen werden?

Sehr kurze Verarbeitungszeiten (deutlich unter 5ms) werden das Sprachverstehen wahrscheinlich kaum nachteilig beeinflussen. Verarbeitungszeiten deutlich über 10 ms aber sind kritisch, da der Schall, der durch das Hörgerät verstärkt wird, sich mit dem Schall vermischen kann, der „direkt“ übertragen wird. Dies geschieht durch eine offene Otoplastik oder durch die Zusatzbohrung. In diesem Fall wird „Primärschall“ durch die Otoplastik geleitet und „Sekundärschall“ durch das Hörgerät hinzugemischt. Dies ist das hinreichend bekannte „Echo“. Wird dieses zu lang, wird das Sprachverstehen leiden.

Bei manchen Hörgeräten ist die Verarbeitungszeit über alle Frequenzen konstant, bei anderen ist die Verarbeitungszeit von der Frequenz abhängig. Deshalb misst ACAM die Verarbeitungszeit bei unterschiedlichen Frequenzen.
