Störabstand Messablauf

Wie auch in der Audiometrie ist die SNR Messung in einen Messmodus und einen Editiermodus unterteilt.

Go Button nicht gedrückt: Eingabemodus. Es werden keine Schalle abgegeben. Sie können Kurven eingeben oder löschen.

Go Button gedrückt: Messmodus. Sie können audiometrieren, Das Audiometer ist aktiviert.

Abb.: SNR Messung im Editiermodus: Kurven können eingegeben werden

Abb.: SNR Messung im Messmodus: Buttons sind gesperrt, nur der Go Button kann betätigt werden, um die Messung wieder auszuschalten.

Generell:

In der SMR Messung stehen 4 Speicher zur Verfügung, die für Vergleiche zum Beispiel zwischen verschiedenen Hörgeräten verwendet werden können. Z.B: Speicher 1 ohne Hörgerät, Speicher 2 mit Hörgerät #1 usw.

Pro verwendetem Speicher können bis zu 20 Messungen aufgenommen werden. Diese Messungen werden nacheinander in das Diagramm aufgenommen.

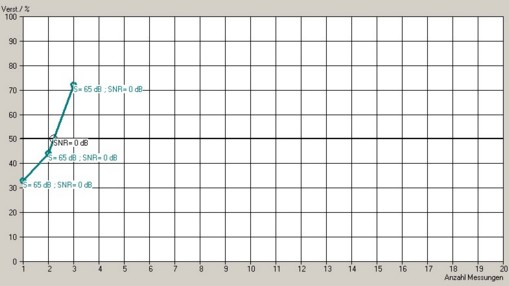

Abb.: 3 von 20 Messungen aufgenommen.

Sobald der erste Schnittpunkt mit der 50% Linie stattgefunden hat, wird dieser Schnittpunkt mittels Interpolation der beiden benachbarten Messwerte ermitttelt.

Im Eingabemodus:

Sie können Kurven nach belieben in das Diagramm eingeben. Klicken Sie mit der linken Maustaste auf den einzugebenden Wert.

Zusätzlich zu dem Messpunkt werden die unter Pegel eingestellten Werte für Schallpegel und SNR Abstand mit zu dem eingegebenen Punkt abgespeichert.

Abb.: Rechtsklick ins Diagramm

Wird ein Rechtsklick ausgeführt, öffnet ein Kontextmenü, das eine Reihe von Aktionen anbietet:

Punkt löschen: Löscht den Punkt, den Sie mit rechts angeklickt haben

Kurve Löschen: Löscht die ganze Kurve des zu diesem Zeitpunkt aktivierten Speichers.

Alle Kurven Löschen: Löscht alle Kurven aller Speicher.

Export in Word: Exportiert die selektierte SNR Messung als Grafik in Word (Vorausgesetzt Word ist installiert).

Export in Excel: Exportiert die selektierte SNR Messung als Einzelwerte in Excel (Vorausgesetzt Excel ist installiert).

Abb.: Mit der Maus über einem Messpunkt

Befindet sich die MAus über einem Messpunkt, wird der ursprünglich angebotene Satz dargestellt. Die verstandenen Anteile erscheinen schwarz, die nicht verstandenen erscheinen rot.

Im Messmodus:

Wählen Sie eine Lautstärke, bei der eine optimale Diskrimination gegeben sein sollte. Ein Wert um 65 dB ist sinnvoll.

Messen Sie am besten mit einem zunehmenden Störgeräusch, das erhöht die Motivation den Kunden.

Abb.: SNR Messung

Im nebenstehenden Beispiel wurde mit einem SNR von -10dB (also Rauschen 10 dB leiser als Sprache) begonnen. Dann wurde das Rauschen immer lauter gemacht, bis die Verständlichkeit auf einen Wert unter 50% absank.

Der SNR Wert über 50% betrug -6dB, der unter 50% betrug -5dB. Das ergibt einen SNR Wert (interpoliert) von -5.53 dB.

Das bedeutet, dass der Kunden Sprache im Störlärm noch zu 50% verstehen kann, wenn der Störlärm um 5.53dB leiser ist.

Im Messmodus stehen 2 Varianten zur Verfügung:

Der Button "neuen Punkt anlegen" kann gedrückt, oder ungedrückt sein. Das hat folgende Bedeutung:

Neuen Punkt anlegen ist aktiviert:

Mit jeder neuen Gruppe wird ein neuer Punkt angelegt. Auch wenn Sich die Einstellungen des Pegels nicht geändert haben.

Neuen Punkt anlegen ist deaktiviert:

ACAM prüft, ob es bereits eine Messung mit diesem Pegel (Nutzpegel und Störpegel) gibt und speichert nach der Messung "den Mittelwert" aus allen Messungen ab.

Mit dieser Einstellung ist es möglich mehrere Messungen zu mitteln und damit die Genauigkeit der Messung deutlich zu steigern.

In der Praxis hat sich gezeigt, dass die Streuung, die dieser Test aufweist in manchen Fällen zu hoch ist. Wenn mehrere Sätze nacheinander gemittelt werden erhöht dies den Aufwand kaum, zeigt aber eine erheblich genaueres Ergebnis. Wir empfehlen die Einstellung "Neuen Punkt anlegen" zu deaktivieren und drei bis vier Sätze für jede Messung zu mitteln.

Wenn Sie, wie in der Anpassung oft üblich, mehrere Messspeicher mit immer gleichen Parametern hintereinander machen möchten, dann ist auch eine Kombination der beiden Einstellungen möglich. Sie können einen neuen Messpunkt erzwingen, indem Sie "Neuen Punkt anlegen" aktivieren, einen Satz abspielen, dann deaktivieren und weitere Sätze anbieten, die dann mit den ersten gemittelt werden.

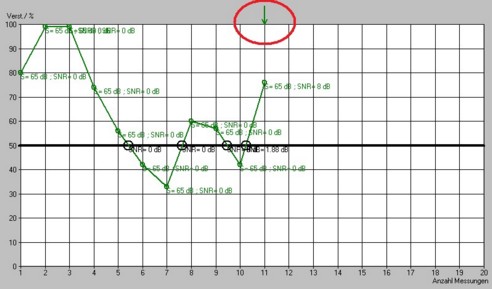

Abb.: Anzeige des aktiven Speichers.

Der im Oberen Bildbereich angezeigte Pfeil gibt den Speicher an der aktuell verwendet wird. Also der, auf den die Eingaben erfolgen, wenn Die die Messung starten. Im obigen Fall ist "neuer Punkt" anlegen deaktiviert, sodass eine Messung zu einer Mittelung mit den vorangegangenen Messungen führt.

Drucken:

Siehe Kapitel "Drucken".
