Messbox - 3-D Messung
|   |
|
Messbox - 3-D Messung
| |
Die 3-D Messung ist ein nützliches Tool, um Frequenzkurven und LE-LA Diagramm in einem Arbeitsschritt aufzunehmen.
Wenn Sie die 3-D Darstellung mit Sinuston ermitteln, ist dies sehr langwierig. Mit CHIRP dauert die Messung nur 1-2 Minuten. Das Ergebnis ist eine Darstellung des Hörgerätes für alle Eingangschallpegel zwischen 40dB und 100 dB für Frequenzen zwischen 100 Hz und 10000 Hz.

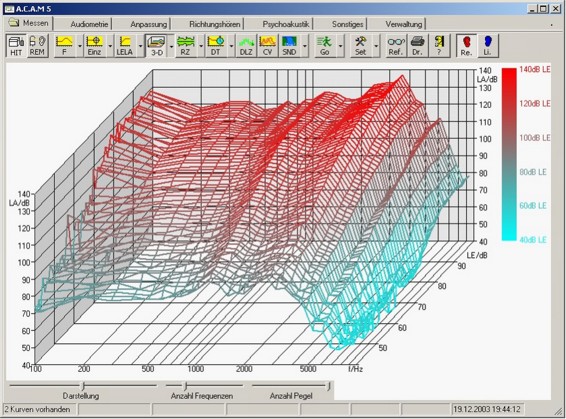

Abb.: 3-D Diagramm
Auch bei der 3-D Messung können Sie wie bei der Frequenzmessungen unterschiedliche Signale anwählen.
Sie können die Messung mit Sinuston, CHIRP, ICRA, Rauschen oder mit Sprache durchführen.
Der Ablauf:
|
|

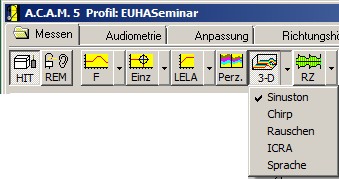

Klicken Sie zunächst auf den Button 3-D, sodass er wie in diesem Beispiel hellgrau erscheint. Die 3-D Messung ist nun eingeschaltet. Wählen Sie nun mittels des pull down Menüs welches Verfahren Sie verwenden wollen. |
Wählen Sie nun Sinuston, CHIRP, Rauschen, ICRA oder Sprache (Stimmengewirr).
|
|
Die eigentliche Messung wird dann gestartet, wenn sie den Go Button betätigen. Alternativ können Sie die Messung auch über Enter starten. |
Die Messung startet nun mit den im Setup (Lasche Messung bez. Lasche Messparameter) gewählten Parametern (geringe bis sehr feine Auflösung) ohne vorherigen Abfrage.
Während die Messung läuft, können sie diese durch erneutes drücken des Go button unterbrechen oder beenden.
Alternativ dazu können Sie die Messung auch mittels Esc abschalten.
Nachdem die Messung abgelaufen ist, erscheint sie zusätzlich am Bildschirm. Sie können die gemessenen Kurven ein- oder ausblenden oder löschen. Näheres dazu finden Sie im Kapitel Kurven darstellen und verwalten.
Nachdem die Kurven aufgenommen wurden, erscheint das folgende Bild.

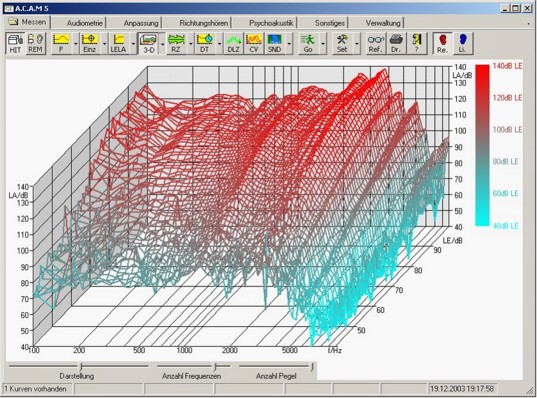

Abb.: 3-D Darstellung
Am unteren Bildrand befinden sich 3 Schieberegler,mit deren Hilfe Sie die Abbildung drehen und die Anzahl der Messpunkte verändern können.
|

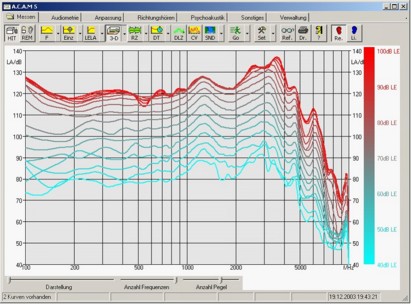

Abb.: Schieber links=Frequenzkurvenschaar |
Schieben Sie den Regler Darstellung ganz nach links, gelangen Sie in die Frequenzdarstellung. Die Frequenzdarstellung zeigt Ihnen, welche Übertragungskurve sich am Hörgerät für die unterschiedlichen Eingangspegel einstellt. Gerade bei Verwendung von Mehrkanaltechnik kann die Übertragungskurve für unterschiedliche Eingangspegel sehr unterschiedlich sein. |
|

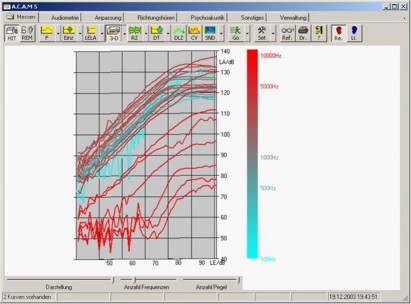

Abb.: Schieber rechts=Le-La Kurvenschaar |
Schieben Sie den Regler Darstellung auf die entgegengesetzte Endposition, erhalten Sie die LE-LA Darstellung. Diese Darstellung zeigt Ihnen das LE-LA Verhalten des Hörgerätes für unterschiedliche Frequenzen. |
Die 3-D Messung bedeutet somit eine unfangreiche Analyse des Hörgerätes im Frequenz und im LE-LA Bereich. Sie messen damit Frequenz und LE-LA Kurven gleichzeitig über die gesamte Fläche von 100Hz bis 10000Hz und dies für 40dB bis 100dB Eingangsschallpegel
Die Messungen im Einzelnen:
Sinuston
Wenn Sie die 3-D Darstellung mit Sinuston aufnehmen, wird die Messung recht lange dauern. Trotzdem kann die Messung mit Sinuston wünschenswert sein, weil dies in der IEC Norm so vorgegeben ist. Sie können dann die Kurven mit denen der Hersteller vergleichen. Wir empfehlen die 3-D Messung mit CHIRP durchzuführen, weil dies sehr gute Ergebnisse liefert und die Aufnahme der Kurven nicht zu lange dauert.
CHIRP
Die Messung mit CHIRP sollte die Bevorzugte sein, weil diese Messung schnell zu sehr guten Ergebnissen führt. Im Gegensatz zu Sinuston ist die Messung mit CHIRP bis zu 100 mal schneller (Siehe auch Hintergrundinformationen zur Messboxmessung).
Rauschen
ACAM verwendet ein breitbandiges weißes Rauschen. Grundsätzlich ist das Messen von Hörgeräteübertragungsfunktionen auch mit einem Rauschen möglich. Doch in der Praxis erweist sich dieses Signal als nicht optimal, da das Hörgerät dieses Signal als Störlärm identifiziert und seinen Frequenzgang / Verstärkung verändert und weil eine wesentlich längere Messzeit erforderlich ist.
Das Rauschen sollten Sie nur bei Hörgeräten einsetzen, die keine sprachsensitive Verarbeitung besitzten, oder bei Geräten, bei denen diese ausgeschaltet sind. Außerdem sollten Sie die Anzahl der Messungen (siehe weiter oben in diesem Text) auf mindesten 10 erhöhen. Sonst werden die Kurven, die Sie ermitteln recht zackig.
ICRA
Ähnlich wie auch bei dem weißen Rauschen ist beim ICRA Signal zu Verfahren. Allerdings mit dem Unterschied, dass das ICRA Rauschen zum Messen sprachsensitiver Systeme geeignet ist. ICRA hat nämlich eine Sprachstruktur, die über das Rauschen moduliert wurde. Damit ist dann das Messen sprachsensitiver Systeme wieder möglich. Allerdings sollten Sie hier die Integrationszeit“ (=Anzahl der Messungen) nochmals deutlich gegenüber dem weißen Rauschen erhöhen. Wir empfehlen eine Anzahl von Messungen von „50“.
Sprache
Hier verwendet ACAM ein Stimmengewirr (das ist ein mehrfach überlagertes Sprachsignal). Sprachsensitive Systeme sollten auf dieses Signal reagieren – das Hörgerät eine Übertragungskurve entsprechend einstellen. Allerdings sollten Sie hier – wie auch beim ICRA Signal die Integrationszeit auf einen Wert von „50“ einstellen.
