Kurven Darstellen und Verwalten

Nach der Messung können Sie die im Speicher befindlichen Kurven mit Kommentaren versehen, löschen ein- oder ausblenden sowie zu den Messbedingungen und bestimmten Einzelwerten nähere Informationen erhalten .

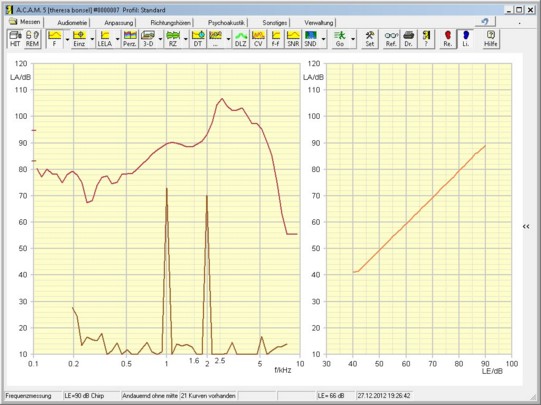

Abb.: ACAM Bildschirm mit Kurven.

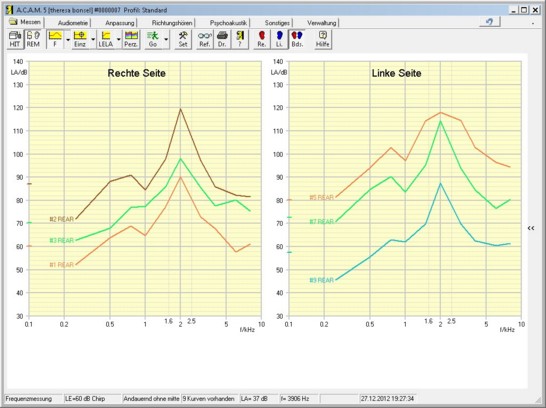

Abb.: ACAM Bildschirm in der binaural Darstellung

Abb.: ACAM Bildschirm mit ein geschaltetem Dialogfenster.

Ist keine Messung aktiv, befinden Sie sich im Editiermodus. In diesem Modus können Sie eine Reihe von Anpassungen vornehmen.

Wenn Sie mit dem Mauspfeil innerhalb der aktiven (gelben) Fläche sind, werden in der Statusleiste die Werte angezeigt, an der sich zur Zeit die Maus befindet.

Im obigen Beispiel befindet sich die Maus auf den Koordinaten 2500 Hz und 87,3 dB im Frequenzdiagramm,

und hier befindet sich die Maus auf den Koordinaten 60 dB und 70 dB im LE-LA Diagramm.

Befindet sich der Mauszeiger „zusätzlich“ über einer Kurve, werden eine Reihe weiterer Angaben angezeigt.

Es werden die Kurvennummer (hier # 4), der Eingangsschallpegel (hier 65 dB) sowie die Mauskoordinaten ausgegeben.

Wenn Sie für einige Zeit mit der Maus über der Kurve „verweilen“ (~1 Sekunde), dann erscheint ein kleines Hilfefenster, dass einige weitere Kurzinformationen zu dieser Kurve gibt.

Es sind: Die Kurvennummer, die Kurvenart, das Datum und die Uhrzeit und der Kommentar, der zu dieser Kurve gehört.

Zur besseren Übersicht können Sie im Setup die Kurven beschriften lassen. Es erfolgen dann Hinweise über die Art der Kurve (Box oder Insitu), die Kurvennummer (hier #1), sowie einige grundlegende Messparameter (z.B. bei den Insitu Kurven um welche Art es sich handelt (REAR REAR...))

Wenn Sie weitere ausführliche Informationen zu der Kurve haben möchten, können Sie durch „anklicken mit der linken Maustaste“ das Fenster „Kurveninfo“ öffnen.

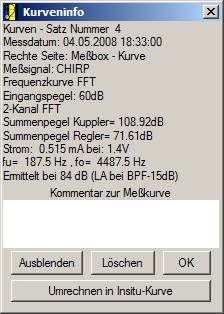

Abb.: Kurveninfo

Dieses Fenster gibt alle zu dieser Kurve gespeicherten Informationen aus. Außerdem können Sie hier der Kurve einen Kommentar zuordnen und die Kurve ausblenden oder löschen.

Je nach Kurvenart werden unterschiedliche Informationen der Kurve ausgegeben.

Alternativ können Sie auch bei gedrückter linker Maustaste über die Kurve fahren. Dies gelingt manchmal besser, insbesondere wenn Sie eine sehr geringe Strichbreite der Kurven eingestellt haben.

Abb.: Kurveninfo mit Umrechnungsbutton

Ist eine RECD im System für die selektierte Seite vorhanden, erscheint zusätzlich in der Kurveninfo der Button "Umrechnung in Insitu-Kurve" in der Messbox und "Umrechnung in Messbox Kurve" in der Insitu.

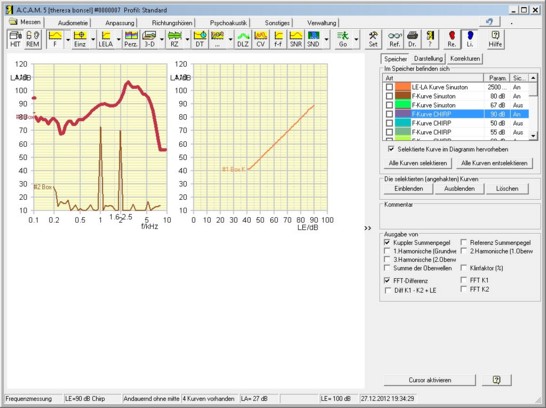

Abb.: ACAM Status / Kurvenspeicher aktivieren

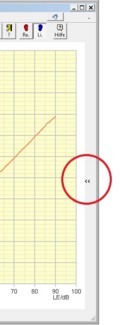

Um Kurven zu bearbeiten / ein- oder auszublenden, Darstellungsarten usw. zu verändern klicken sie auf das "<<" Symbol an rechten Rand des ACAM Fensters.

Das Status- / Bearbeitungsfenster wird dann seitlich eingeblendet.

Die Funktionen im einzelnen unter:

Der eingeblendete Dialog ändert sich dynamisch je nachdem welche Kurvenart gewählt wurde.

Elemente, die keinen Einfluss auf die Darstellung haben werden ausgeblendet.

Abb.: ACAM Status / Kurvenspeicher deaktivieren

Um das Bearbeitungsfenster wieder zu schließen klicken sie auf das ">>" Symbol.

Die Funktionen im einzelnen unter:

Die rechte Maustaste ist an vielen Stellen mit einer Funktion belegt.

Klicken Sie die rechte Maustaste in den Bildhintergrund können Sie „Alle Kurven ein- oder ausblenden“, Kurven in diverse Formate exportieren, und manche Dialoge schnell und einfach starten.

Alle Kurven ausblenden: Alle Kurven werden ausgeblendet.

Alle Kurven einblenden: Alle Kurven werden eingeblendet.

Speicherdialog öffnen: Öffnet der schließt den Kurven / Darstellungsdialog (siehe vorheriger Abschnitt).

Export in Paint,Word,Excel: Es werden die sichtbaren (eingeblendeten) Kurven bzw Daten in das angewählte Programm exportiert.

Voraussetzung für das erfolgreiche exportieren ist, dass die betreffenden Programme auf Ihrem Computer installiert sind.

Beim Export der Daten in eine ASCII Datei erfolgt ein Hinweis, wo und unter welchem Namen die Datei gespeichert wurde.

In der Regelzeitmessung, der Dauertestmessung und in einigen Diagrammen des Sounddesigns ist es möglich, die ausgegebene Kurve zu zoomen.

Bewegen Sie dazu die Maus zur Startkoordinate, bei der das Zoomfenster beginnen soll. Drücken Sie nun die mittlere Maustaste und halten Sie sie gedrückt. Bewegen Sie nun die Maus „bei gedrückter mittlerer Maustaste“ zu der Endkoordinate ihres Zoomfensters. Lassen Sie die mittlere Maustaste los, wird das Fenster mit den neuen Start- und Endkoordinaten aufgebaut. Sie können dieses Zoom mehrfach hintereinander durchführen um das Ausschnittfenster immer weiter zu verringern.

Klicken Sie mit der mittleren Maustaste, ohne diese dabei zu bewegen, um das Zoomen zu beenden. Die Kurve wird wieder in der ursprünglichen Form und Auflösung angezeigt.

Besonderheiten der Binaural Darstellung:

In der binaural Darstellung werden die Kurven für rechte und linke Seite zusammen angezeigt. Dies führt zwangsläufig zu einer zunehmenden Unübersichtlichkeit. Außerdem werden für rechte und linke Seite gleiche Farben verwendet, so dass in der Kurvenauswahl jede Farbe zwei mal vorkommen kann. Einige Einstellungen sind Seitenspezifisch.Zum Beispiel die Umschaltung von Insitu auf Insertion Gain Darstellung (REAR REIR). Diese Umschaltungen können nicht in der Binauraldarstellung vorgenommen werden. Wir empfehlen deshalb nur die Messungen selbst im Binauralmodus durchzuführen.

Zusammenfassung:

Unter der Lasche Messen (Messbox / Insitu) sind die linke und die rechte Maustaste mit Funktionen belegt.

Hierzu eine zusammenfassende Tabelle

Aktion	Wirkung
Kurve mit linker Maustaste anklicken	Öffnet den Dialog Kurveninfo
Rechter Mausklick auf den Bildhintergrund	Öffnet den Dialog alle Kurven Ausblenden / Einblenden; Export; Speicherdialog
Maus befindet sich im Aktiven (gelben) Feld	Koordinaten werden in den Statusfeldern angezeigt
Maus befindet sich über einer Kurve	Kurveninformationen und Kurzinfo werden angezeigt
Gedrückte mittlere Maustaste	Zoom Fenster ausziehen (Nur im Sounddesign und der Regelzeitmessung).
