Die IEC 118 Messung (genauer DIN EN 60118-7) dient der Qualitätssicherung von Hörgeräten.
Es ist ein weltweit standardisiertes Verfahren und wurde 2006 neu überarbeitet.
Die "neue" 118-7 ist deutlich einfacher,als die alte Norm, da es deutlich weniger Randbedingungen und Ausnahmen gibt.
Das in ACAM integrierte Verfahren ist nur ein kleiner Teilausschnitt der wichtigsten Messungen dieser Norm.
In ACAM werden drei Kurven und Verzerrungen nacheinander gemessen.
Die ersten beiden Messungen werden sofort ermittelt, die 3. Kurve erst, nachdem die Bezugsprüfverstärkung gewählt wurde. Die Messung kann mit Sinuston, oder mit CHIRP gemessen werden. Sie können dies im Setup unter der Lasche IEC Messung wählen. Mehr dazu unter dem Thema: Setup.
|
Abb.: Anzahl Messungen |
Die im pull down Menü des Go Buttons gewählten Einstellungen wirken sich nicht auf die Mesung aus. Ungeachtet der hier gewählten Einstellung werden immer einzelne Kurven ermittelt. |
Der Ablauf:
Bringen Sie das Hörgerät in der Herstellersoftware auf die sogenannte "Testeinstellung" und drehen Sie das Potentiometeter auf Maximum.
|
|
Klicken Sie zunächst auf den Button Frequenzmessung, sodass er wie in diesem Beispiel hellgrau erscheint. Die Frequenzmessung ist nun eingeschaltet. |
Wählen Sie nun im pull down Menü die IEC 118 Messung.
Im obigen Beispiel ist „LE=60 Sinuston“ gewählt.
|
|
Die eigentliche Messung wird dann gestartet, indem sie den Go Button betätigen. Alternativ können Sie die Messung auch über Enter starten. |
Die Messung beginnt.
Nacheinander werden die für die Messung erforderlichen Kurven ermittelt.
Nach der 2. Messung stoppt das ACAM System und öffnet ein Dialogfenster:
|
Abb.: Messung des HFA |
ACAM ermittelt nun durch andauerndes abspielen der Frequenzen 1000, 1600 und 2500 Hz den dazugehörigen Mittelwert (HFA). Zusätzlich wird angezeigt, ob das Gerät lauter, oder leiser eingestellt werden muß. Steht das Gerät schon auf Maximum, ACAM zeigt aber trotzdem Gerät lauter stellen an, dann hat das Gerät nicht genügend Verstärkung. In diesem Fall ist der Verstärkungssteller auf Maximum zu belassen |
|
Abb.: HFA gefunden |
Ist der notwendige Pegel erreicht (Differenz zwischen Sollpegel und Istpegel < 1.5dB), dann erscheint nebenstehendes Bild. Klicken Sie auf OK und weiter um die restlichen Messungen durchzuführen. |
Als Ergebnis erhalten Sie die oben beschriebenen 3 Messungen.

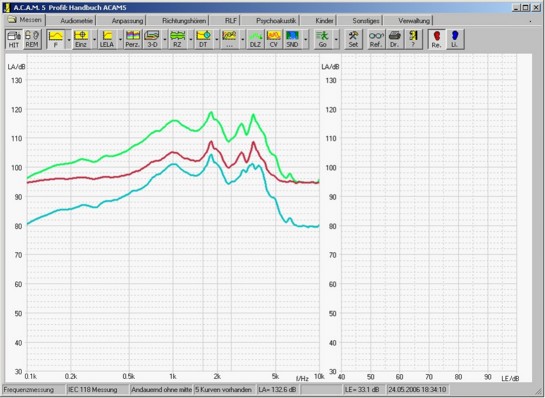

Abb.: IEC Messung
|
Abb.: Kurveninfo |
Klicken Sie nun das Kurveninfo der LE=60dB an, erhalten Sie den Speicherdialog, der in diesem Fall erweitert ist. Neben den üblichen Angaben zu den Kurven sind weitere Daten angehängt: Eigenrauschen Klirrfaktor bei 250* Hz Klirrfaktor bei 500* Hz und Klirrfaktor bei 1000* Hz. Diese Daten und natürlich die Kurven selbst können mit denen des Datenblattes des Hersteller verglichen werden und sollten exakt übereinstimmen. Ist dies nicht der Fall, ist ein Defekt des Hörgerätes anzunehmen. * kann im Setup auch anders gewählt werden. |
