Kalibrierung - Insitu

Um zu prüfen, ob eine Kalibrierung erforderlich ist lesen Sie im Kapitel: Kalibrieren - Allgemein.

Kalibrierung:

Je nachdem welche Sonde und welchen Einschub Sie verwenden gestaltet sich das Kalibrieren unterschiedlich.

Bitte lesen Sie deshalb die Kapitel: Binaural - Einschub und AS 03 oder AS 04 oder Monaural - Einschub mit alter Sonde (vor 05-2011)

Vorbereitende Arbeiten:

Bringen Sie die INSITU Sonde(n) in Kalibrierposition in einer Entfernung in der auch später der Kunde sitzen wird. Bei der Sonde AS 03 entfernen Sie den Insitu Schlauch, da diese Sonde "ohne" Schlauch kalibriert werden muss. Bei der AS 03 Sonde wird die Kalibrierung selbst getrennt von der Kalibrierung des Schlauches gemacht,.

Abb.: Auswahl zum Kalibrieren

Wählen Sie HIT (für Messbox) oder REM (für Insitu) und den Button F für Frequenzmessung und wählen Sie im Kontextmenü wie im Beispiel angegeben Kalibrieren.

Aktivieren Sie den Go Button

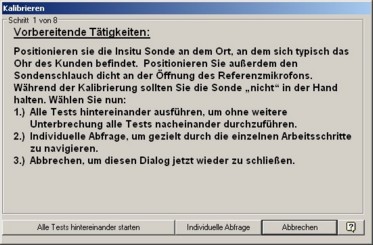

Abb.: Schritt 1 von 3.

Sie werden nun schrittweise durch die Kalibrierung geführt.

Im ersten von insgesamt bis zu acht Kalibrierschritten werden nochmals Hinweise auf die Vorbereitung zu Kalibrierung gegeben.

Bis hierher hat die eigentliche Kalibrierung noch nicht begonnen.

Wählen Sie hier:

Alle Tests hintereinander starten, wenn Sie jeden Kalibrierschritt hintereinander automatisch durchführen möchten, oder:

Individuelle Abfrage, wenn Sie nur bestimmte Kalibrierschritte machen möchten, oder bestimmte Schritte mehrfach durchführen möchten, oder an einer bestimmten Stelle der Kalibrierung beginnen oder abbrechen möchten.

Der Start "Alle Tests hintereinander" eignet sich in der täglichen Praxis am Besten.

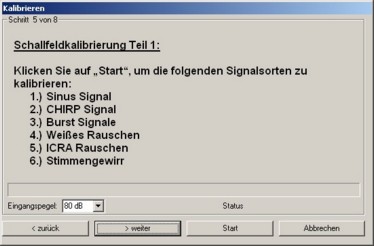

Abb.: Schallfeldkalibrierung Teil1.

Es erfolgt die erste Messung.

Nacheinander werden verschiedene Signale auf den Lautsprecher gegeben und diese solange "geregelt", bis der eingestellte Schallpegel (hier 80dB) erreicht wird.

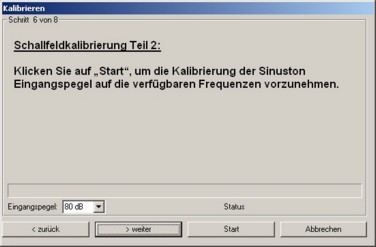

Abb.: Schallfeldkalibrierung Teil 2.

Es erfolgt die zweite Messung.

Diese ist bei der Insitumessung im Setup standardmäßig deaktiviert, kann aber dort eingeschaltet werden. Ist sie abgeschaltet, können Sie Insitu nicht mit Sinuston messen und die entsprechenden Menüeinträge sind deaktiviert.

Nacheinander werden alle zur Verfügung sehenden Töne auf den Lautsprecher gegeben. Es wird die Differenz zum eingestellten Referenzwert (hier 80dB) ermittelt und eine neue Korrektur für die betreffende Frequenz gebildet.

Abb.: Kalibrierung der FFT Werte.

Es erfolgt die dritte Messung.

Es wird Rauschen auf den Lautsprecher gegeben und die Differenzwerte zum eingestellten Pegel (hier 80dB) für jede Frequenz ermittelt.

Die Kalibrierung ist beendet und das Fenster kann nun über Fertig geschlossen werden, oder schließt automatisch, wenn Sie "alle Tests hintereinander" gewählt haben.

Wenn Sie zwei Insitu Sonden am ACAM angeschlossen haben, müssen Sie auch die Kalibrierung zweimal machen. Einmal für links, und einmal für rechts!

Mögliche Fehler / Probleme bei der Kalibrierung:

Sind Mikrofone defekt, oder ist das Verbindungskabel zur ACAM herausgerutscht, dann kalibriert ACAM falsche Werte. Dies äußert sich dadurch, dass das ACAM System viel zu laute Pegel erzeugt.

Während der Kalibrierung kann diese Meldung kommen.

Dann war der Pegel nicht ausreichend um den Sollwert zu erreichen. ACAM wollte sozusagen über die Kalibriergrenze hinaus das Signal lauter machen.

Dies kann verschiedene Gründe haben. Es kann zum Beispiel die Soundkarte defekt, oder deren Stecker herausgerutscht sein (dann kommt kein Signal an). Wenn diese Meldung immer wieder erscheint und alle Kabel korrekt funktionieren, sollten Sie mit unserem Support Kontakt aufnehmen.

Auf jeden Fall muss nach der Kalibrierung der am Anfang beschriebene "gerade Strich" erscheinen. Ist dies auch nach mehrmaligem Kalibrieren nicht der Fall, sollten Sie mit unserem Support Kontakt aufnehmen.

Es kann auch vorkommen, dass die Kalibrierung abbricht. Dies geschieht, wenn das Umgebungsgeräusch zu laut ist, oder die gemessenen Pegel unter- oder oberhalb einer Grenze liegen. Die Parameter zum Abbruch der Kalibrierung können im Setup verändert werden.

Im Setup, unter der Lasche "Kalibrieren" können Sie eine Reihe weiterer Parameter für die Kalibrierung verändern. Sie können dort auch die Ergebnisse der Kalibrierung einsehen.

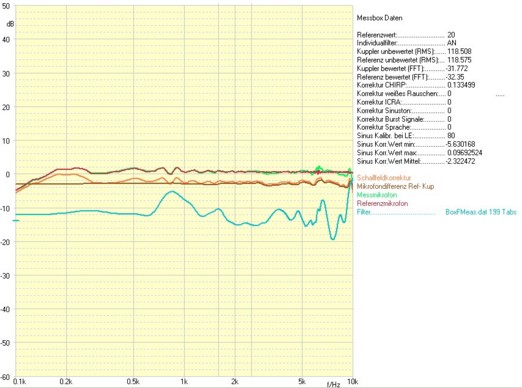

Abb,; Kalibrierkurven

Diese Kurven geben Auskunft über die Qualität der verwendeten Schallwandler (Mikrofone und Lautsprecher), aber auch über die Qualität der Kalibrierung selbst.
