Bedienelement

Funktion / Erläuterung

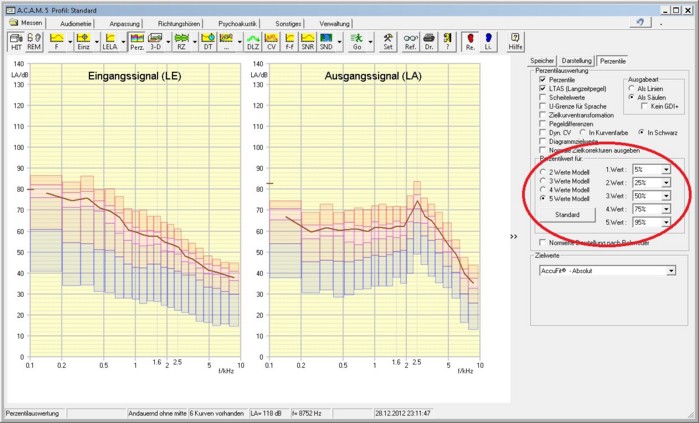

Abb.: Einstellmöglichkeiten zur Perzentildarstellung

• Perzentile: Es werden die Perzentile angezeigt (welche hängt vom Punkt "Perzentilwerte für" ab).
• LTASS (Langzeitpegel): Der Langzeitmittelwert der Messung wird ausgegeben (immer als Kurve).
• Scheitelwerte: Es werden sie Scheitelwerte (Maximalwerte) der Messung ausgegeben (entspricht dem 100sten Perzentil).
• Scheitelwerte:Es werden die Scheitelwerte angezeigt (Maximalwerte).
• U-Grenze für Sprache: Es wird die U-Grenze aus dem Sprachaudiogramm (Freiburger) angezeigt, sofern vorhanden.
• Zielkurventransformation: Es werden Zielwerte im Ausgangsdiagramm angezeigt, die aus den Eingangswerten berechnet werden (nicht bei allen Zielwerten).
• Pegeldifferenzen: In die Perzentlie werden die Diferenzen in dB zwischen den übergangswerten der Perzentile angegeben.
• Dyn. CV: Es wird das dynamische Kompressionsverhältnis angegeben (= Länge des Eingangsbalken / Lange des Ausghangsbalken).
• Diagrammzielwerte:Es wird aus dem Tonaudiogramm die Hörschwelle, die U-Grenze und bei entsprechendem Zielverfahren die MCL angezeigt.

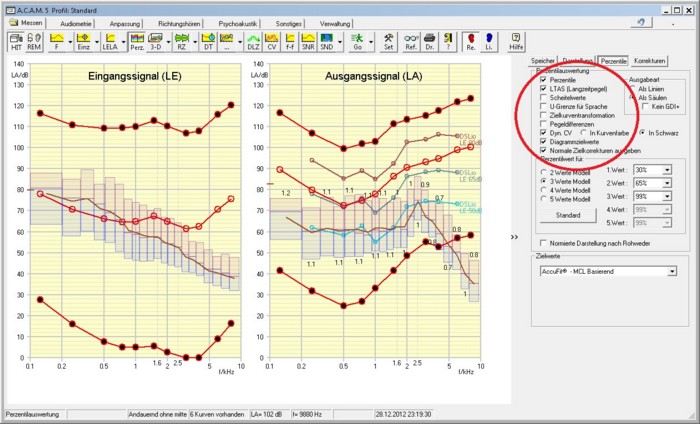

• Normale Zielkorrekturen ausgeben: Es werden zusätzlich die normalen Zielwerte (siehe Korrekturen) angezeigt.

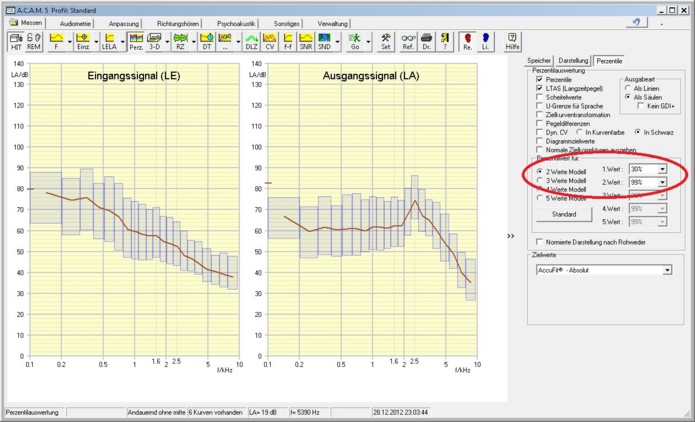

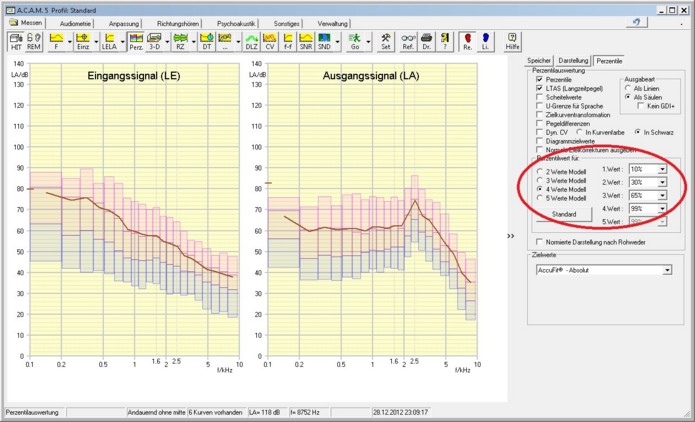

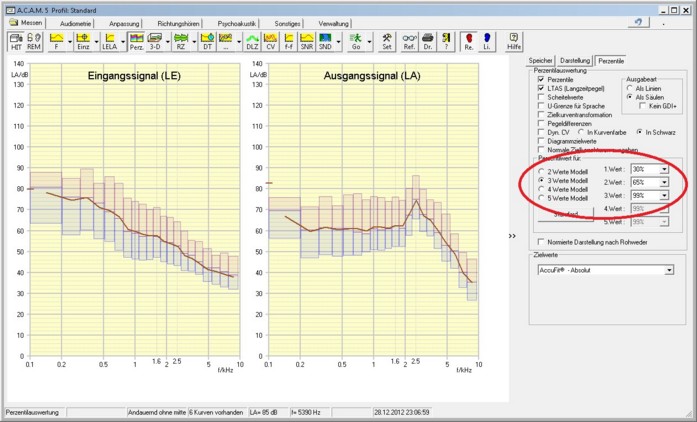

• Perzentilwert für: Sie können einstellen welche Perzentile angezeigt werden sollen. Es ist möglich 2, 3, 4 oder 4 Balken anzuzeigen. Die jeweils empfohlenen, bzw. in der Norm angegebenen Werte können Sie einstellen lassen indem sie "Standard" drücken.
• Normierte Darstellung nach Rohweder: Die erste eingeblendete Perzentilmessung wird normiert und die folgende(n) Kurven als Abweichung zu dieser angezeigt.

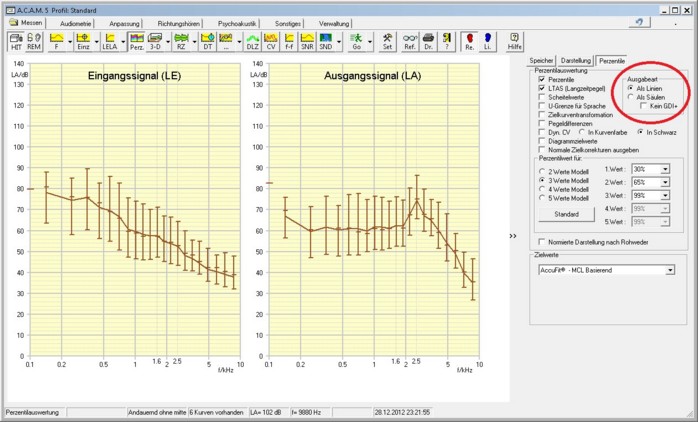

• Ausgabeart: Perzentile werden als Säulen (Balken), oder als Linien angezeigt (Beispiel siehe weiter unten).

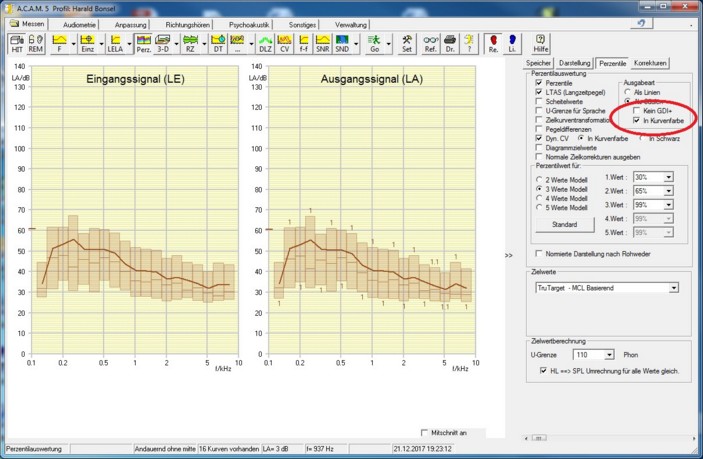

• Kein GDI+: Es erfolgt eine vereinfachte Darstellung die ca. 40mal schneller ist als die GDI+ Ausgabe.
• In Kurvenfarbe: Die Ausgabe erfolgt in der gleichen Farbe wie die Kurve (LTASS). Andernfalls erfolgt die Ausgabe immer mit den Standardfarben der Perzentile wie sie im Setup eingestellt sind.
  Bei der Ausgabe in Säulen kann im Setup die Transparenz der Säulen eingestellt werden.

Abb.: Einstellung der Zielwerte

Folgende Zielwerte sind wählbar:

• TruTarget - MCL Basierend: Der Zielwert wird auf Basis der MCL eines Normalhörenden zu der MCL des Probanden Berechnet. Ist keine MCL vorhanden, wird sie im Verhältnis von 2/3 zu 1/3 geschätzt.
• TruTarget - Absolut: Zur Berechnung des Zielwertes wird das Verhältnis der Kurve des Eingangssignals und dessen Abstand zur HS und US des Normalhörenden zum Abstand der HS und US des Probanden verwendet.
• Von der RI mit Hörgerät: Der Zielwert wird auf der Basis der RI (Rauschimpulsaudiometrie) berechnet.
• Von der Skalierung mit Hörgerät: Es werden die Zielwerte für leise, mittellaut und laut eingeblendet. Voraussetzung ist, dass eine Skalierung mit Hörgerät vorliegt und eine Messung an der Messbox mit dieser Einstellung vorgenommen wurde.
• AHAFit Linear aus dem Tonaudiogramm: Die Fläche zwischen Hörschwelle und U-Grenze aus dem Tonaudiogramm wir linear (in %) geteilt. Die Werte für leise, mittellaut und laut werden in % zwischen Hör- und U-Grenze angegeben. Standardwerte sind 30%, 50% und 70%.
• LPFit (aus Skalierung ohne Hörgerät): MCL und UCL werden aus den Werten der Skalierung ohne Hörgerät berechnet. Die zu verwendenden KU (Kategorial Units) für die MCL und die UCL können eingestellt werden.

Erläuterungen zu dem Verfahren TruTarget:

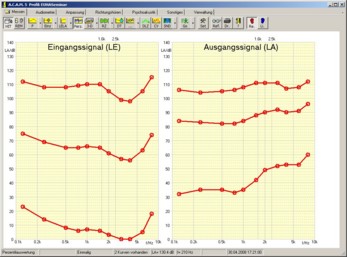

Abb..: Grundbildschirm in Pegeldarstellung mit den Zielwerten aus dem Tonaudiogramm.

Diese Darstellung zeigt zwei Diagramme. Links das Eingangsdiagramm (überschrieben mit "Eingangspegel") und rechts das Ausgangsdiagramm (überschrieben mit "Ausgangspegel"), hier für die rechte Seite.

In diesem Diagramm sind links die Isophone eines Normalhörenden und rechts die umgerechneten Schwellen aus dem Tonaudiogramm (das in ACAM eingegeben wurde) angezeigt.

Es sind die Isophone für 3 Phon als Hörschwelle unten, die Isophone für 65 dB für die MCL in der Mitte und die Isophone für 110dB für die UCL oben.

Die Zielwerte für das Audiogramm ergeben sich durch Umrechnung der Hörschwellen von HL auf SPL plus eventuelle Kupplerkorrekturen (wenn in der Messbox gearbeitet wird). Die MCL auf der rechten Seite wird:

• Wenn im Ton Audiogramm keine MCL vorhanden ist im Verhältnis 1/3 zu 2/3 aus Hör- und U-Schwelle errechnet,
• oder aus die MCL des Audiogramms umgerechnet

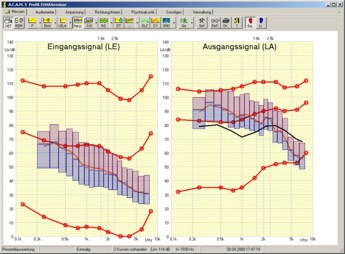

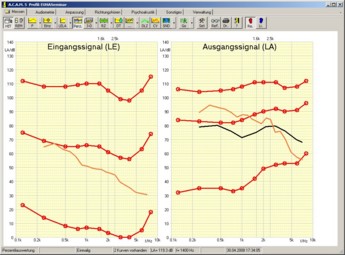

Abb.: Grundbildschirm in Pegeldarstellung mit den Zielwerten aus dem Tonaudiogramm und den Langzeitspektren (orange) sowie der Zielkurve (schwarz).

Diese Darstellung entspicht der obigen, allerdings ist nun zusätzlich eine Messung eingeblendet.

Bei einer Messung werden immer zwei Kurven ermittelt. Die Kurve für das Eingangsignal (vom Referenzmikrofon) im linken Diagramm und die des Messmikrofons (Hörgeräteausgang) auf der rechten Seite.

Neben der Perzentilanalyse wird auch immer das hier abgebildete Langzeitspektrum (LTAS=Long Term Average Spectrum) errechnet. Dies ist der über den Messzeitraum gebildete spektrale Mittelwert.

Die Zielkurve (schwarz), die im rechten Diagramm zu sehen ist, wird aus dem Langzeitspektrum der linken Kurve gebildet.

Dabei wird der Abstand der Kurve links zur MCL errechnet und relativ nach rechts umgerechnet. Relativ deshalb, weil die Lage der MCL rechts anders ist und die zur Verfügung stehende Dynamik geringer ist. Wenn das Hörgerät mit seiner Übertragungskurve (rechte Seite) exakt auf der Zielkurve zu liegen kommt, dann ist anzunehmen, dass das Signal am Kundenohr auch exakt das gleiche Lautstärkeempfinden hervorruft wie das Signal vor dem Hörgerät, denn es hat die relativ identische Position im Vergleich zum Normalhörenden.

Abb.: Grundbildschirm in Pegeldarstellung, mit Zielwerten, Langzeitspektren, der Zielkurve und den Perzentilen.

In dieser Darstellung wurden zusätzlich die Perzentile eingeblendet.

Da es sich um Sprache handelt, sind die einzelnen Perzentilwerte auseinandergespreizt. Dies stellt die Eigendynamik der Sprache dar.

Alle Bereiche der Sprache (also leisere und lautere Sprachanteile) liegen innerhalb der Hörfläche des Schwerhörigen (rechtes Diagramm).

Allgemeine Erläuterungen zu den Perzentilen:

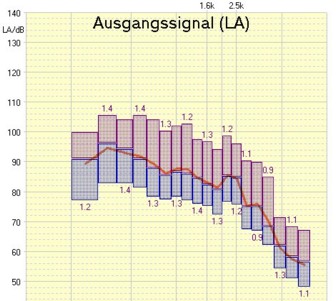

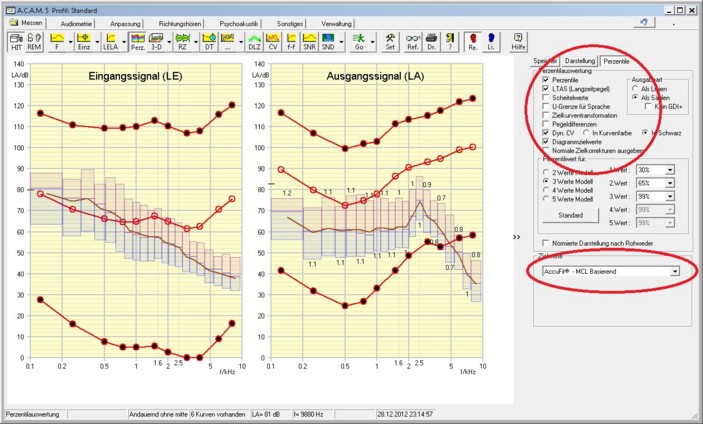

Abb.: Pegeldarstellung,Perzentile, Langzeitspektrum und Dynamische Kompressionsverhältnisse.

Diese Abbildung zeigt die dynamischen Kompressionswerte an.

Die Zahlen für die Kompressionsverhältnisse werden aus der Länge der Balken links im Verhältnis zu der Länge der Balken rechts errechnet.

Das ist das dynamische Kompressionsverhältnis. Sind die Balken links und rechts gleichlang, wird das Signal in sich nicht komprimiert (an den Kurven steht eine 1), sind die Balken rechts kürzer als links, so findet eine dynamische Kompression statt, das Signal wird in seiner Eigendynamik verkleinert, die Zahlenwerte sind wie in dem Beispiel links größer 1.

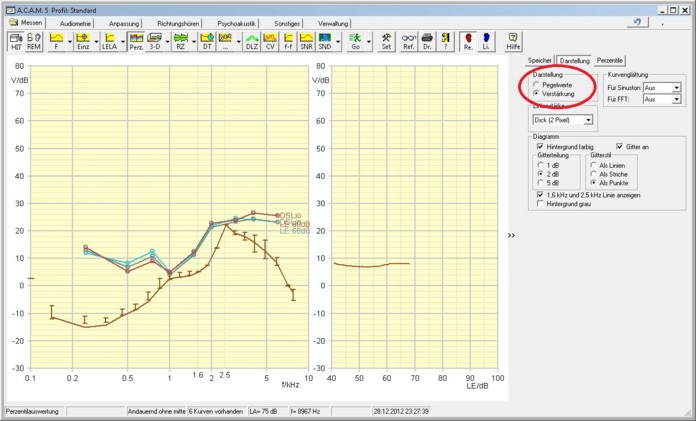

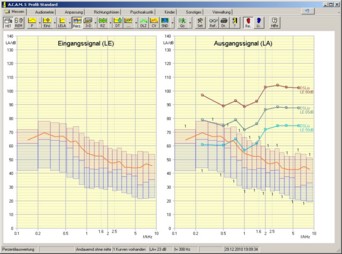

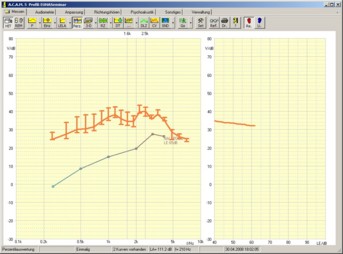

Abb.: Verstärkungsdarstellung, Langzeitspektrum und Perzentile

Die Verstärkungsdarstellung ist ein besonderer Fall:

Es wird hier, wie bei der Verstärkungsdarstellung üblich, vom Ausgangspegel der Eingangspegel subtrahiert.

Bei den Perzentilen bewirkt dies, dass diese sich nur noch dann aufspreizen, wenn die Differenz verschieden ist, also ein dynamisches CV größer 1 vorliegt.

Im LE-LA Diagramm werden die errechneten Frequenzbereiche entsprechend dem SII (Speech iteligibility index), früher bekannt als Artikulationsindex, zusammengefasst und bewertet. Hier zeigt sich die Eigendynamik des Eingangssignals wieder, da hier eine Verstärkung über dem Eingangspegel abgetragen wird. Je länger also der Strich ist, umso größer ist die Eigendynamik des Signals. Die Abfallende Tendenz der Kurve zeigt auch, dass das Signal in sich komprimiert wurde, also die unterschiedlichen in dem Signal enthaltenen Pegel unterschiedlich verstärkt wurden. Wäre das dynamische CV =1, würde diese Kurve parallel zur X Achse verlaufen.

In dieser Darstellungsart werden nicht mehr die oben beschriebenen Zielkurven abgebildet, sondern die gewohnten Zielwerte aus den einschlägigen Umrechnugsalgorithmen (z.B. NAL_NL1).

Abb.: La-Darstellung mit Perzentilen.

Es ist mit der Perzentilanalyse aber auch möglich Hörgeräte Messungen und Einstellungen nach den bislang üblichen Verfahren durchzuführen (NAL,DSL u.s.w.).

Beachten Sie dabei aber, dass die angezeigten Zielwerte "nicht" unbedingt für die in der Perzentilanalyse üblichen Signalarten gedacht sind. Da in der Perzentilanalyse meist Sprache verwendet wird können die Messwerte nicht in allen Fällen den Zielwerten zugeordnet werden.

Meist beziehen sich die Zielwerte auf Messungen mit Sinuston.
