REUR (OEG) ermitteln

Um die bei der Insitu Messung so wichtige REIR (Real Ear Insertion Response auch Insertion Gain genannt) zu messen, ist es erforderlich eine REUR (Real Ear unaided Response auch OEG oder offene Ohr Verstärkung) zu messen.

Erst wenn diese gemessen wurde, kann ACAM in die REIR bzw. REIG umschalten.

ACAM erlaubt es bis zu 4 REUR Messungen pro Seite zu verwalten. Mehrere REUR Kurven im System zu halten kann sinnvoll sein, wenn Messungen ungenau oder unsicher erscheinen.

Weiterhin erlaubt ACAM die verschiedenen REUR Kurven gegeneinander zu verrechnen.

Im Gegensatz zu anderen Insitusystemen erfolgt bei ACAM keine feste Ablaufsteuerung. Sie können sofort (auch ohne vorherige Kalibrierung oder REUR Kurvenermittlung) Messungen machen. Dies hat den Vorteil, dass Sie schnell loslegen können, aber den Nachteil, dass Fehlmessungen oder Fehlbedienungen vorkommen können.

Der Ablauf:

Klicken Sie zunächst auf den Button Frequenzmessung, sodass er wie in diesem Beispiel hellgrau erscheint. Die Frequenzmessung ist nun eingeschaltet.

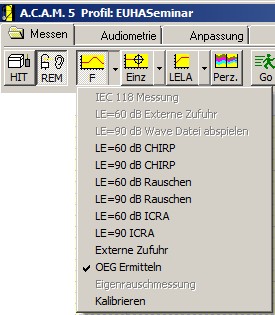

Wählen Sie nun im pull down Menü den Eintrag OEG ermitteln.

Im obigen Beispiel ist „OEG ermitteln“ gewählt.

Die eigentliche Messung wird dann gestartet, indem sie Go betätigen.

Alternativ können Sie die Messung auch über Enter starten.

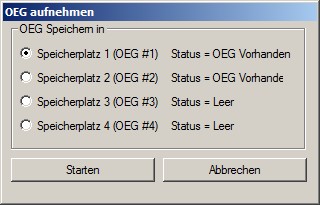

Abb.: OEG speichern

Nun müssen Sie entscheiden, welchen Speicherplatz die OEG einnehmen soll.

Es stehen 4 Speicherplätze zur Verfügung.

Sofern die jeweiligen Speicherplätze schon mit Kurven belegt sind, wird dies im Status (siehe Abb.) angezeigt.

Standardmäßig ist immer OEG #1 aktiviert.

Wählen Sie einen Speicherplatz, der schon belegt ist, wird die OEG dort gespeichert und die vorher dort gespeicherte überschrieben.

Wählen Sie nun weiter um fortzufahren, oder abbrechen, um die Messung abzubrechen.

Nun erhalten Sie einen weiteren Dialog, sodass Sie den zu verwendenden Eingangsschalldruck noch verändern können.

Abb.: Dialog Frequenzmessung

Wählen Sie hier ggf. einen anderen LE und starten Sie die Messung mit Starte Messung.

Nachdem die Messung abgelaufen ist, erscheint diese zusätzlich am Bildschirm.

Sie können auch manuell einen Pegel eintippen und anschließend Enter drücken. Das geht schneller als über das Auswahlmenü.

Während die Messung läuft, können sie diese durch erneutes drücken des Go Buttons unterbrechen oder beenden.

Alternativ dazu können Sie die Messung auch mittels Esc abschalten.

Die Messung erfolgt mit Rauschen. Sie können aber alternativ auch mit CHIRP messen. Dazu müssen Sie im ACAM Setup (Lasche Menüeinträge / Eintrag OEG) die Auswahl für OEG ändern.

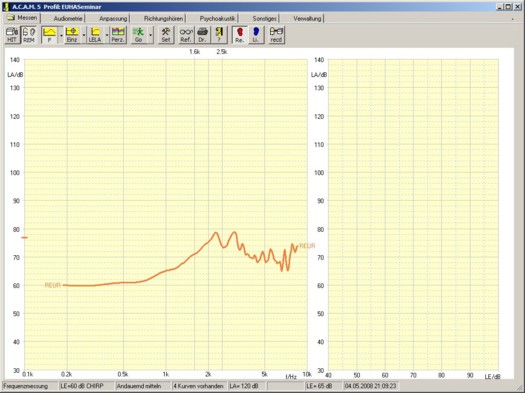

Als Ergebnis erhalten Sie dann eine REUR Kurve:

Abb.: REUR (OEG) Kurve.

Wichtiger Hinweis:

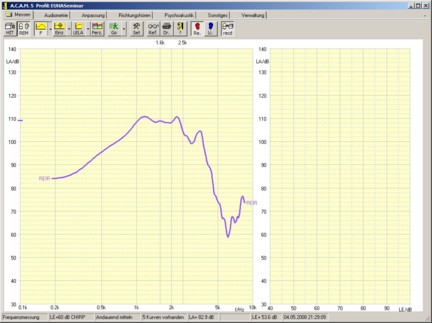

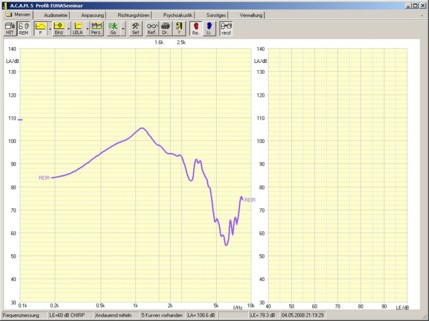

Das ACAM System schaltet nach der Aufnahme einer REUR automatisch in den REIR (insertion Gain) Modus um!

Dabei wir immer die OEG # 1 verwendet, da selten mehr als eine OEG im System ist.

Wenn Sie eine andere Darstellung wünschen, könne Sie über den den Speicherdialog (siehe weiter unten) alle verfügbaren Kurven ein- oder ausschalten. Es können auch mehrere Kurven gleichzeitig angezeigt werden (z.B. Insitu und Insertion Gain).

Die Weiterverwendung der REUR Kurve(n):

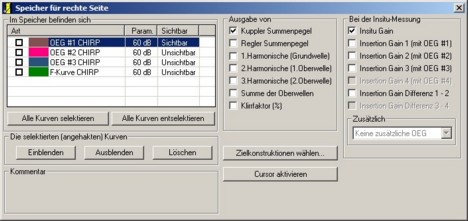

Abb.: Speicherdialog

In der Abbildung sehen Sie den Speicherdialog in der Insitumessung.

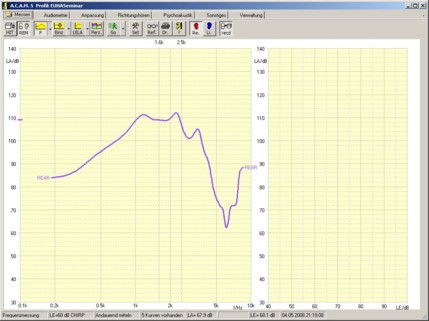

Zum Umschalten der REAR (Insitu Gain) in die REIR (Insertion Gain) Darstellung wählen Sie die REUR (OEG), die Sie verwenden möchten und versehen Sie die betreffende mit einem Häkchen und schließen Sie den Dialog wieder.

Die Verrechnung der REUR (OG) Kurven:

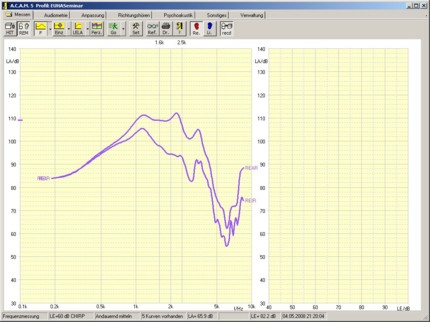

In ACAM ist es möglich mehrere Ausgaben gleichzeitig zu aktivieren. Je nachdem was im Speicherdialog gewählt ist, erscheinen dann eine oder mehrere Kurven.
