Skalierung (AHA) - Einleitung
|   |
|
Skalierung (AHA) - Einleitung
| |
Wenn Sie Hintergrundinformationen zur Skalierung und RI-Audiometrie erhalten möchten empfehlen wir das Kapitel Einleitung.
Die Funktion der Buttonleiste:
Abb.: Buttonleiste in der Lasche Psychoakustik. AHA Skalierung, Eingabemodus, linke Seite und mit Hörgerät sind aktiviert.
Messmodus, Editiermodus und Zielwertemodus:
Je nach Anwahl der drei Buttons: Eing. (=Eingabe), Start (=Messmodus) und Ziel (=Zielwertemodus) werden unterschiedliche Bildschirmdarstellungen und Bedienfunktionen aktiviert.
|
|
Eing. ist gedrückt: Sie befinden sich im Editiermodus. Sie können Kurven mittels Maus eingeben, indem Sie in die Fomulare hineinklicken. |
|
|
Start ist gedrückt: Sie bedinden sich im Messmodus. Sie können mittels Maus auf eine Frequenz und einen Pegel navigieren und den gewählten Wert durch einen Mausklick aktivieren. |
|
|
Ziel ist gedrückt: Die aus den Messungen gewonnenen Zielwerte sind zu sehen. Sie befinden sich im Zielwertemodus. |
Näheres dazu im Kapitel Bedienung.
Seitenwahl:
|
|
Rechte Seite ist aktiviert. |
|
|
Linke Seite ist aktiviert. |
|
|
Beide Seiten sind aktiviert. |
Die Eingabe erfolgt entsprechend der Seite in: Rot für rechts, blau für links und schwarz für beidseits. Im Messmodus erfolgt die Ausgabe des Messsignals auf die jeweils selektierte Seite
Messung mit und Ohne Hörgerät:
|
|
Mit Hörgerät ist gedrückt. |
|
|
Ohne Hörgerät ist gedrückt. |
Bei der Messung mit Hörgerät:
Es können nicht sofort Zielwerte gewonnen werden, da die am Ohr wirksame Verstärkung des Hörgeräte unbekannt ist. Nach einer Messung in diesem Modus müssen Sie das Hörgerät in die Messbox legen und die zum Zeitpunkt der Messung vorhandene Verstärkung ermitteln. Erst dann sind die Zielwerte im Zielwertemodus oder in der Lasche Messung zu sehen.
Messung ohne Hörgerät:
Wurde die Messung ohne Hörgerät vorgenommen, werden die Zielwerte unmittelbar als Insertion Gain Werte sichtbar.
Setup und Drucken:
|
|
Zum Auslösen des Setup (=Voreinstellungen) und des Druckens. Drucken:Siehe Kapitel "Drucken". |
Weiter im Kapitel Bedienung.
Allgemeis zur AHA! Skalierung:
Generell unterscheiden wir zwischen den Messungen ”mit” und ”ohne” Hörgerät !
Messung ohne Hörgerät :
Die hier ermittelten bzw. eingegebenen Bewertungsdaten können direkt in Insertion Gain Zielkurven umgerechnet werden.
Dabei ist die Differenz zwischen der Bezugskurve (grün) und der individuellen Lautheitsfunktion bei der betreffenden Frequenz und dem Pegel die Insertion Gain Verstärkung für diesen Probanden.
Abb.: Ermittlung der Verstärkung
Messung mit Hörgerät :
Wenn ein Hörgerät während der Messung am Ohr war, bzw. dieses in die Berechnung mit einbezogen werden soll, muß dessen Verstärkung ermittelt werden. Die Zielkonstruktionen werden im ACAM erst dann angezeigt, wenn Sie die Verstärkung des Hörgerätes in der Meßbox oder Insitu ermittelt haben. Zur Unterscheidung der verschiedenen Zielkonstruktionen dienen Symbole, die an die Kurven gezeichnet werden:
Es ist das “+” Symbol bei Zielkonstruktionen mit Hörgerät und ein - Symbol für Zielkonstruktionen ohne Hörgerät :

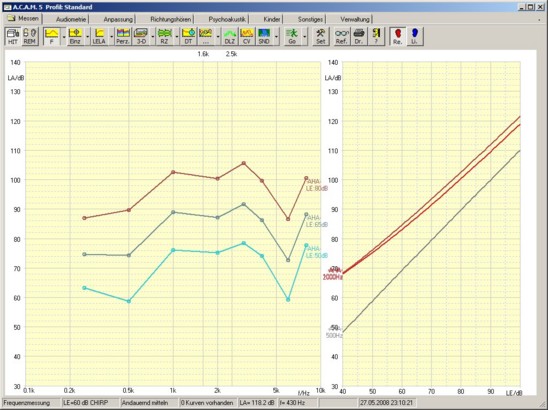

Abb.: Zielkurven “Ohne Hörgerät”, Kennung = -AHA-

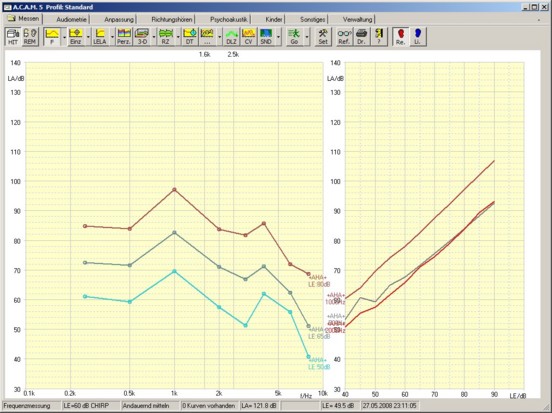

Abb.: Zielkurven “Mit Hörgerät”, Kennung = +AHA+
Um die Zielkurven in der Lasche Messen zu aktivieren, müssen Sie den Speicherdialog öffnen und dort Zielkurvenauswahl wählen.
|

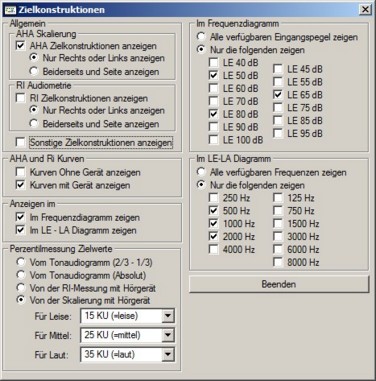

Abb.: Zielkurvenauswahl |
Um die Zielwerte einzublenden, müssen eventuell mehrere Einstellungen vorgenommen werden: Aktivieren Sie die Häkchen:
In den Rubriken Im Frequenzdiagramm und Im LE-LA Diagramm können Sie zusätzlich die Eingangspegel und die Frequenzen aktivieren, die sie sehen möchten. Wenn Sie die Skalierungswerte auch in der Perzentilmessung verwenden möchten, dann müssen Sie ggf. auch bei Perzentilmessung Zielwerte eine Umschaltung machen (siehe Abb). |

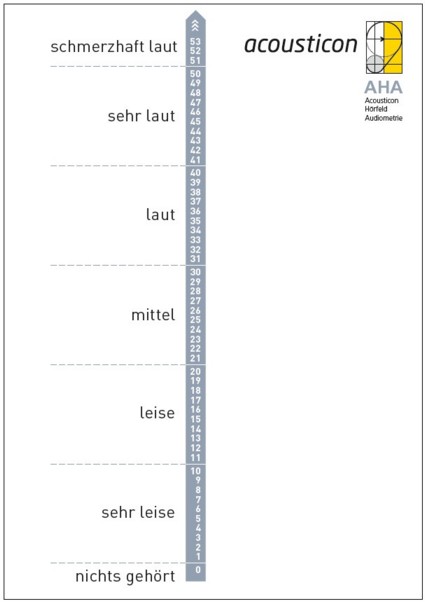

Die AHA Skala ist unerlässlich und muss während der Messung dem Kunden vorliegen!!!
Wenn Sie das Formblatt nicht zur Hand haben, können Sie es im Internet herunterladen:
http://intern.acousticon.de/AHAFORM1.pdf (Seite 1 Deutsch, Seite 2 Englisch).
